三通壓力補償器通常與比例方向閥一起使用，以獨立于壓力變化控制流量。

先導壓力的選擇是通過使用控制端口 A 和 B 的集成梭閥進行的。

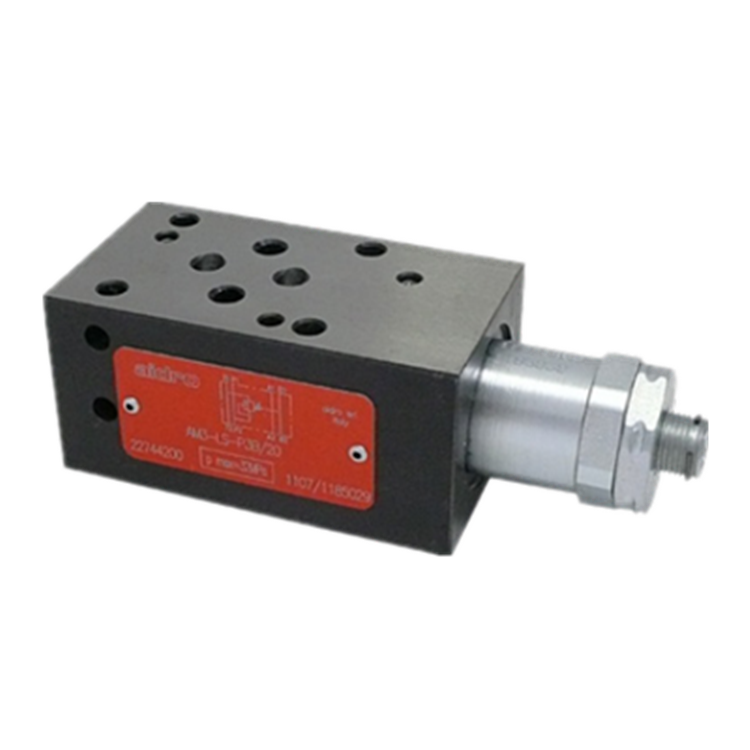

• 帶負載傳感的模塊化閥門三通壓力補償器
• 40 l/min - 32 MPa (320 bar)
• 閥門 AM3-LS-P3* 在安裝表面方面符合 ISO 和 CETOP 標準。 堆疊高度為 40 毫米。 閥門和安裝表面之間的密封由 4 個密封類型 OR 2037 或四環保證。
• 閥門 AM3-LSP3 的 ΔP 的有效校準是設置器具流量范圍的基本程序。根據非線性定律，增加 DP 也會增加通過調節機構（帶可變節流孔的節流閥）的補償流量值，與系統的工作壓力無關。

例如，在典型應用的系統中，由 AM3-LSP3 和比例閥 HD3-PS-3RC-xx組成，閥門的 DP 為 1 MPa (10 bar)，流向執行器的流量將在0到16 l/min之間，閥門的 ΔP 為 3 MPa (30 bar)，流向執行器的流量將在0到28 l/min 之間（始終與系統的工作壓力無關）。因此，為了優化系統的功能，須調節補償器的ΔP。這可以通過在鎖緊螺母松開至 CH27 mm 后用 CH6 mm 作用在銷調節器上來完成：建議通過逆時針旋轉螺距1.25mm 的銷直到完全機械停止來完全松開彈簧。

此后順時針旋轉，您將獲得：

ΔP = 0,4 MPa (4 bar) 運行 2,5 mm*（2 圈）

ΔP = 1,2 MPa (12 bar) 運行 3,75 mm*（3 圈）

ΔP = 2,1 MPa (21 bar) 運行 5 mm*（4 圈）

ΔP = 3 MPa (30 bar) 運行 6,25 mm*（5 圈）

ΔP = 3,9 MPa (39 bar) 運行 7,5 mm*（6 圈）

*包括大約一個約2 毫米（1.5 圈）的初始空匝。

完成所需校準后，用固定螺母 1 將其鎖定至 CH27 毫米。
