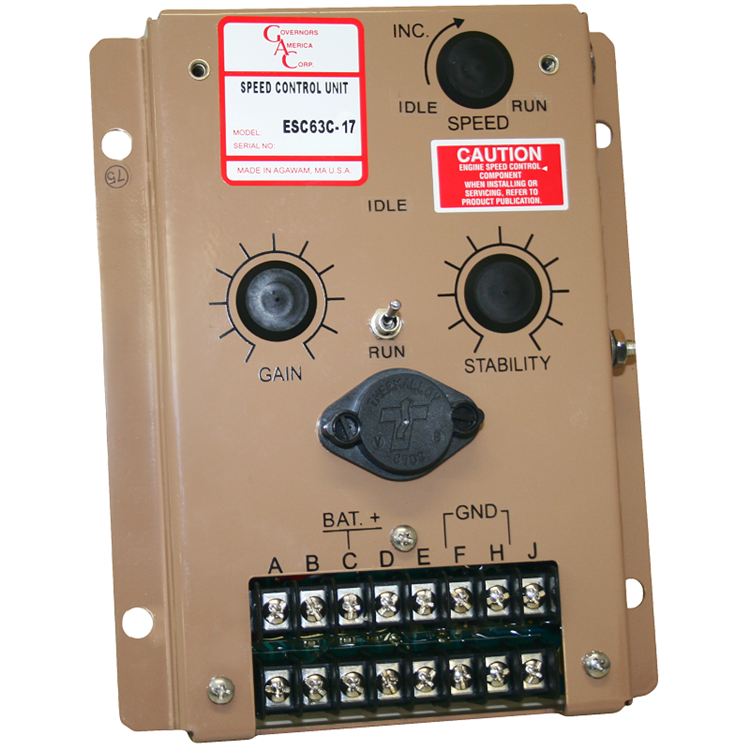

ESC63C系列速度控制單元是一種高性能固態設備，旨在控制發動機速度，對瞬態負載變化具有快速和準確的響應。這種閉環控制，當連接到一個比例電動執行器并提供一個磁性速度傳感器信號時，將控制各種處于同步或下垂模式的發動機。它專為高可靠性而設計，堅固耐用，可承受發動機環境。

性能：

• 同步運行/穩態：+/- 0.25% 或更好
• 速度范圍：300 - 10k Hz 連續
• 下垂范圍：0 - 5% 調節
• 速度隨溫度漂移：< +/- 1%
• 速度微調范圍：+/- 200 Hz
• 終端靈敏度

  R：104赫茲/伏

  J（無跳線）：40 Hz / Volt

  J（帶跳線）：1100 Hz / Volt

電源輸入

• 電源：11 - 40 VDC（瞬態和反向電壓受保護）
• 極性：負極接地，外殼隔離
• 功耗：60 mA 連續加執行器電流
• 25°C (77°F) 時的max執行器電流：20 A
• 速度傳感器信號：0.25 至 120 VRMS
• 速度傳感器信號- 阻抗：5.0 K Ω

環境

• 環境溫度：-65 至 180°F（-55 至 82°C）
• 相對濕度：高達95%
• 所有表面處理：防真菌和耐腐蝕
• RoHS 法規：符合

可靠性

• 振動：5 g @ 20 - 500 Hz
• 測試：100 % 功能測試

物理

• 尺寸：見第三節，安裝
• 重量：2.0 磅力（0.9 公斤力）
• 安裝方式：任意位置，垂直優先
