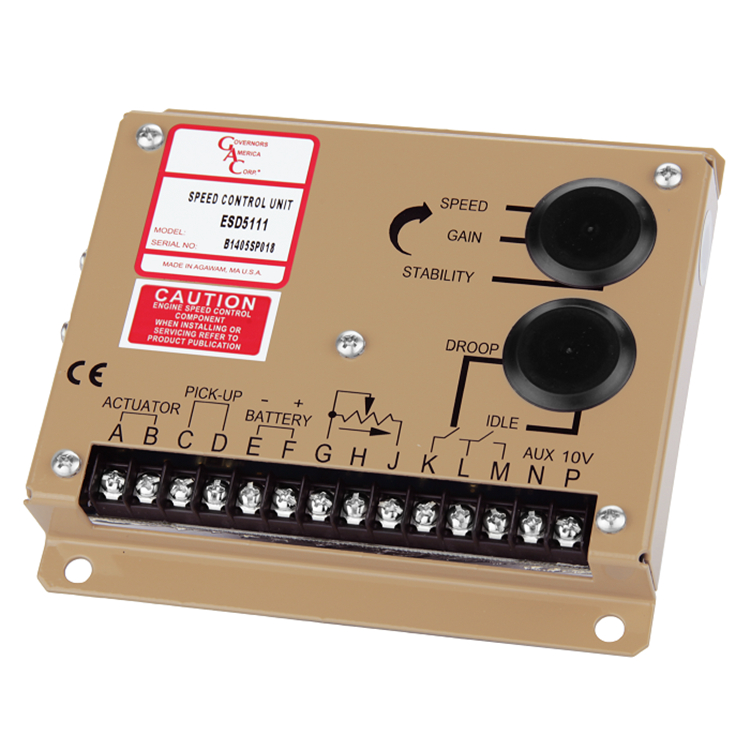

ESD5100系列速度控制單元是一種全電子設備，旨在通過對瞬態負載變化的快速和準確響應來控制發動機速度。這種閉環控制，當連接到比例電動執行器并提供磁性速度傳感器信號時，將控制各種處于同步或下垂模式的發動機。它專為高可靠性而設計，并且經過堅固封裝以承受發動機環境。

• 可調PID
• 怠速調整
• 輔助附件輸入
• 提供溫度補償
• 提供軟耦合選項
• 提供EFC 反向作用選項
• EFC 正向代理
• 提供光力

性能：

• 同步運行：±0.25 % 或更好
• 速度范圍/調速器：1 K - 7.5 K Hz 連續
• 速度隨溫度漂移：±0.5 % 典型值
• 怠速調整CW：MIN 1200 Hz 低于設定轉速
• 怠速調整CCW：MIN 4100 Hz 低于設定轉速
• 下垂范圍：1 - 5 % 調節
• 下垂調整MAX（K-L 跳線）：875 Hz., ±75 Hz 每 1.0 A 變化
• 下垂調整MIN（K-L 跳線）：15 Hz., ±6 Hz 每 1.0 A 變化
• 調速范圍：±200 Hz
• 遠程變速范圍：500 - 3.7 kHz
• 終端靈敏度：

J：115 Hz., ±15 Hz/V @ 5 K 阻抗

L：735 Hz., ±60 Hz/V @ 65 K 阻抗

N：148 Hz., ±10 Hz/V @ 1 M 阻抗

P：10 V DC 電源 @ 20 mA Ma

輸入功率

• 直流電源：12 或 24 V 直流電池系統（瞬態 - 反向電壓保護）
• 極性：負極接地（外殼隔離）
• 功耗：100 mA（無執行器電流）
• 速度信號范圍：0.5 – 50 V AC
• 執行器電流范圍：10 A Peak @ 77 °F [25 °C]
• 速度信號范圍：1.0 to 50.0 V AC

物理

• 尺寸：見第4 節，安裝
• 重量：1.2 磅力 [0.545 公斤力]
• 安裝方式：任意位置，垂直優先

可靠性

• 振動：1 G, 20 - 100 Hz
• 測試：100 % 功能測試

環境

• 環境溫度：-40° 至 +185 °F [-40° 至 +85 °C]
• 相對濕度：高達95 %
• 所有表面處理：防霉防腐蝕
