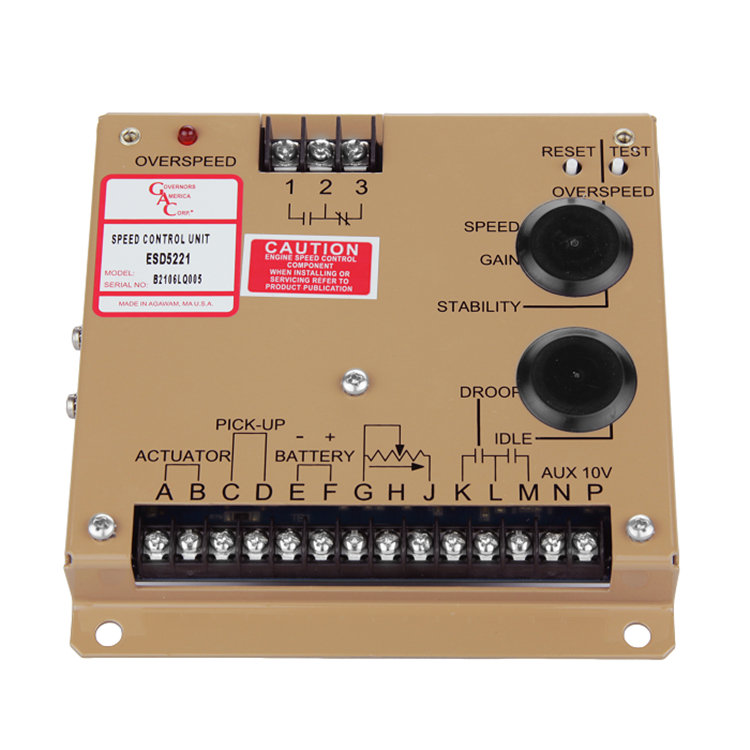

ESD5200系列速度控制單元旨在通過對瞬態負載變化的快速響應來準確控制發動機速度。ESD5221兼容除ACB2001電動執行器外的所有GAC比例執行器。ESD堅固耐用，可承受所有發動機環境，可在等時或下垂模式下控制各種發動機。

• 超速開關和LED 指示燈
• 可選擇的下垂操作
• 可調節空閑電流
• 輔助附件輸入
• 反向電壓保護
• 單晶速度開關
• 速度預期

性能：

• 同步操作：±0.25 % 或更好
• 速度范圍/調速器：1 - 7.5 kHz 連續
• 隨溫度的速度漂移：±1 % MAX
• 順時針怠速調整：min低于設定速度 1200 Hz
• 逆時針怠速調節：min低于設定速度 4100 Hz
• 下垂范圍：1 - 5 % 調節
• 下垂調整max值（K-L 跳線）：875 Hz，每 1.0 A 變化 ±75 Hz
• 下垂調整min（K-L 跳線）：15 Hz.，±6 Hz 每 1.0 A 變化
• 速度微調范圍：±200 Hz
• 遠程變速范圍：500 - 7.5 kHz
• 終端靈敏度：

J：100 Hz ±15 Hz/V @ 5.0 kΩ 阻抗

L：735 Hz ±60 Hz/V @ 65 kΩ 阻抗

N：148 Hz ±10 Hz/V @1 MΩ 阻抗

P：10 V DC 電源 @ 20 mA MAX

輸入輸出

• 直流電源：12 V DC 和 24 V DC 電池系統

瞬態和反向電壓保護

• 極性：負極接地（外殼隔離）
• 功耗：50 mA（連續加執行器電流）
• 執行器電流范圍@ 77°F (25°C):10 A 連續
• 速度傳感器信號：1.0 - 120.0 V AC
• 速度開關繼電器觸點：MAX 10 A（N.O. 和 N.C.）
• 速度開關調節范圍：1000 - 10000 Hz

可靠性

• 振動：5 g @ 20 -500 Hz
• 測試：100% 功能測試

環境

• 工作溫度范圍：-40° 至 85 °C [-40° 至 185 °F]
• 相對濕度：高達95 %
• 振動：5 g @ 20-500 Hz
• 所有表面處理：防真菌、耐腐蝕

物理

• 尺寸：見外形圖
• 重量：1.8 磅力 [0.82 公斤力]
• 安裝：任何位置，垂直更好
