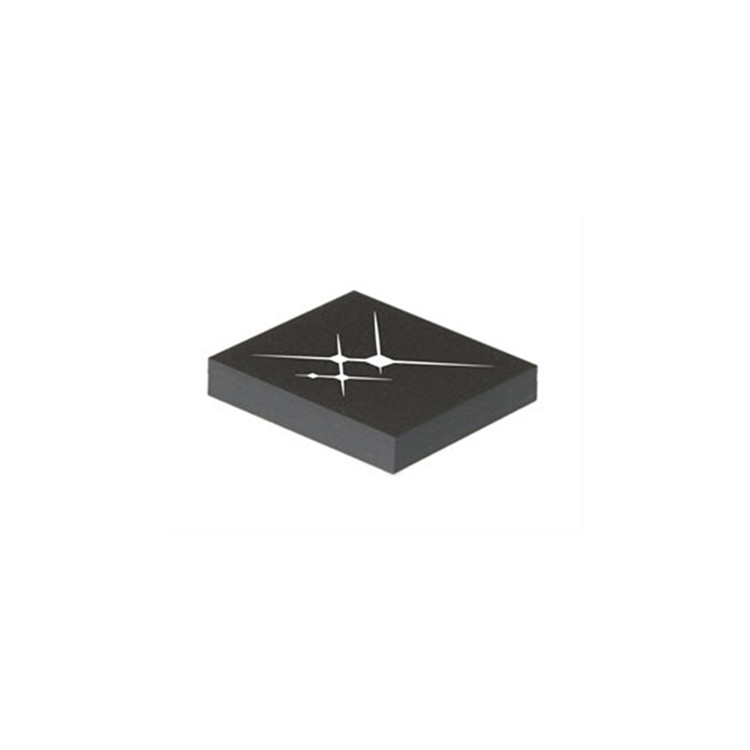

SKY58085-11 中高頻段前端模塊 (FEM) 支持 3G / 4G / 5G 移動設備，并在 3G / 4G /5G 模式下運行。該模塊具有在中頻段和高頻段運行的獨立 3G/4G/5G PA 模塊、包含 MIPI RFFE接口的硅控制器、RF 頻段開關、MB 和 HB 天線開關、雙向耦合器和集成濾波器頻段 1、2、3、7、34、39、40 和 41。RF I/O 端口內部匹配 50 歐姆，以大限度地減少對外部組件的需求。低的漏電流使器件待機時間變大。IC 芯片和無源元件安裝在多層層壓基板上。封裝在 8.6 mm x 6.5 mm x 0.65 mm SMT 塑料封裝中的 62 焊盤 LGA 組件提供了高度可制造和低成本的解決方案。

• MIPI RFFE 2.1 控制接口，帶 1.8 V 標稱電源
• 支持 EN-DC 應用的包絡跟蹤 (ET) 操作
• 兩個 ANT 輸出端口支持靈活的 ANT 配置和交換
• 用于波段 1、3 和 40 的集成五工濾波器
• 用于頻段 2 和 7 的集成雙工器
• 用于波段 34/39 的集成雙工濾波器
• 帶 41F 的集成濾波器
• 1 個用于外部濾波器的輔助 MB Tx 輸出；一個用于外部濾波器的輔助 HB Tx 輸出
• 兩個輔助 TRx 端口以支持其他頻段
• 輔助中頻天線開關輸入，用于低頻段模塊的 2G Tx 輸出 • 具有級聯支持的集成雙向射頻耦合器

• 描述:用于 3G、4G 和 5G 應用的中高頻段前端模塊
• 包裹:LGA，62 焊盤
• 包裝（毫米）:8.6 x 6.5 x 0.65
