初級繞組的電壓按匝數比傳輸至次級繞組，并通過二極管 11a 和 11b 進行整流。扼流圈 12 與電容器 14 一起平滑電壓脈沖，從而產生一個略帶波浪的直流電壓，其平均值取決于輸入電壓和開關晶體管的通斷比。它通過濾波器 16 送入輸出端。輸出電壓通過傳感器線路輸入電壓控制電路 18，并與設定值進行比較。誤差信號通過光耦合器控制初級側開關晶體管的開關比例。為防止輸出電壓過高，電路 17 對輸出電壓進行內部監控，并在達到設定的限值時通過光耦合器阻斷初級開關晶體管。在大約 0.2 秒的延遲時間內，電路會自動恢復正常工作，以便在再次出現過壓時再次阻斷晶體管（"時鐘"）。外部過電壓不會因此而受到限制。分流器 13 為電子限流提供信號。當電流達到預設值時，它將作出反應。為確保動態穩定性，該電路的反應略有延遲，而初級電流限制器的反應速度快，以保護半導體。

Max 8000 瓦

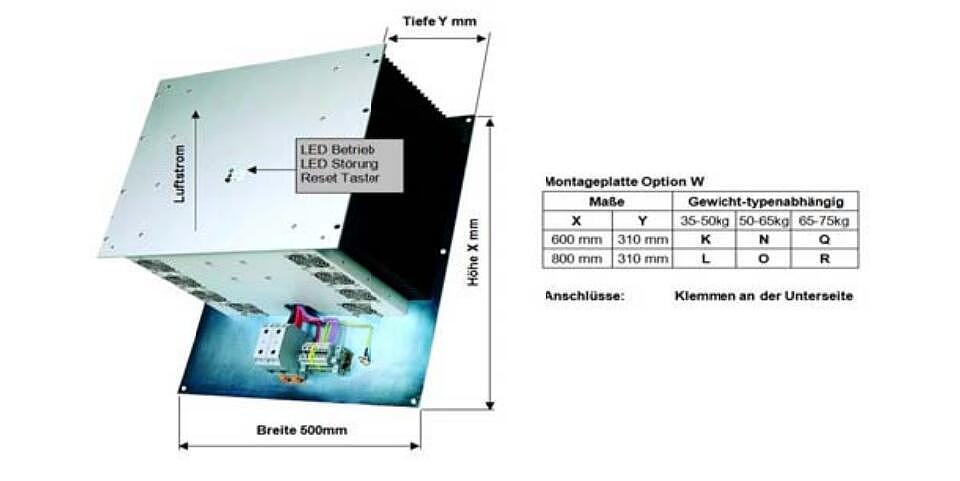

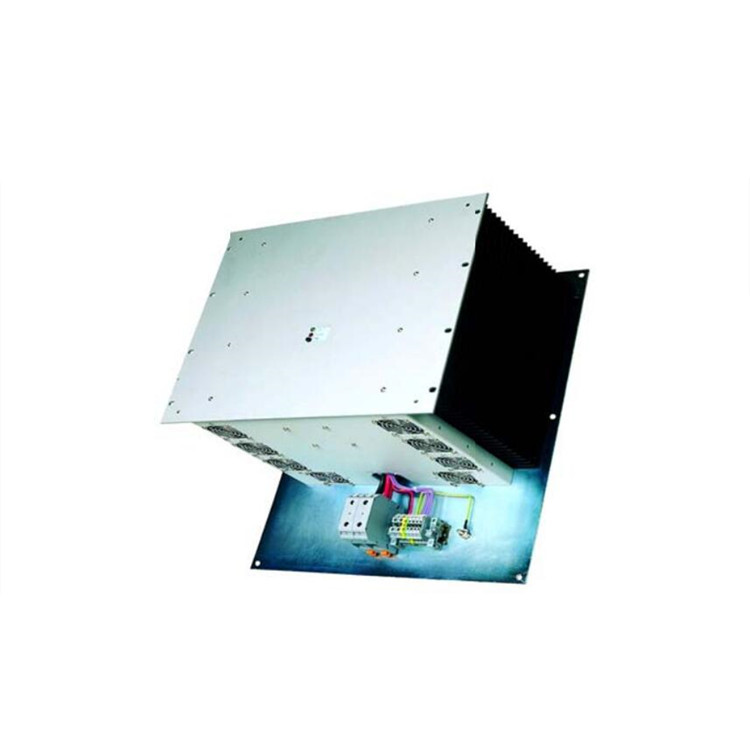

帶端子的安裝板

輸入、輸出、外殼相互絕緣

OVP過電壓保護設置：前面后面的修剪器頂部110-130 % Unom

Uberlast：電流限制Ul特征

電流限制設置：前部后部上部修剪機 80-110 % 內部

風扇管道：可用

電壓設置：前面后面的修剪器

功能顯示：前面綠色LED

商店顯示屏：前面紅色LED

無人機關機：過電壓 >5s

故障排除：前置按鈕

L 反極性/反向供電保護

LA 帶陰極移除的選件 L

Q 反極性保護

H 浪涌電流限制器

HE 電子浪涌電流限制器

P 電源故障報文

N 電源故障報文

IE 禁止

D 欠壓監控

K 欠壓監控

E 去耦二極管

R 帶電壓監控的去耦二極管

C 有源負載分擔

ci 有源負載分擔

U 輸出反極性保護

xs 外部編程

xSR 用于回讀電流值的附加輸出

產地：德國

輸入紋波：< 15 % ss 允許值

浪涌電流：typ. 20 至 30 倍額定電流

限制：選項-H,HE

空載電流消耗：20 至 30 W（取決于類型）

開關接通延遲：1 s

過壓持續時間：2 至 5 ms 取決于類型

開/關：≤ 95 % U_min；≥ 105 % U_max

高能脈沖：符合 EN 61000-4-5，安裝等級 3

爆裂：符合 EN 61000-4-4、 嚴重程度 3

輸出電壓：可調

電壓調節：0.1 %，直接在端子上測量

負載調節：0.2 %，直接在端子上測量，可選 E、R、C： 組合 2 % 或 1V（以較小者為準）

紋波：<1 %+30 mVss typ.

到士 1 %的控制時間：典型值 10 ms

負載瞬態 10-90-10 %：type.6 %

開關開啟/開關關閉過沖：無

鐵路技術、固定和途中替代能源、控制技術、工業自動化、軍事應用
