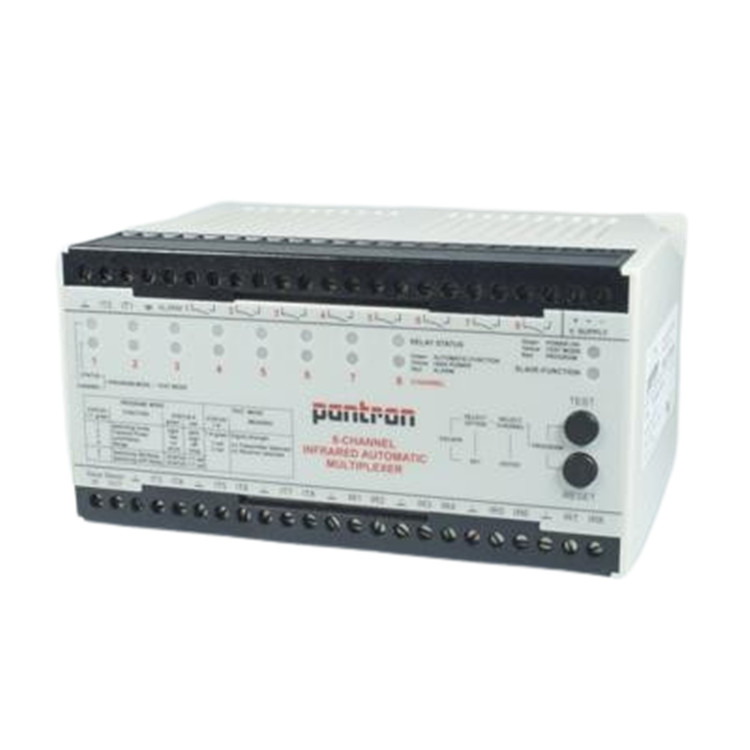

帶自動控制功能的八通道多路復用放大器。PANTRON 多路復用過程可確保準確的通道分離，即使八個光柵部分安裝得很近。對污染、錯位和其他干擾進行持續補償。只需按一下按鈕，設備就會切換到測試模式，并在 LED 刻度上顯示傳感器對準信息。在安裝條件困難的情況下，可使用此功能對傳感器進行對齊。接線錯誤（斷線、短路）也會顯示出來?？蔀槊總€(gè)通道單獨設置以下功能： 兩個功率等級可適應不同的工作條件。時間延遲可用于短時中斷的消退或脈沖延長。接通和斷開延時也可同時激活。輸出端的開關行為可通過暗開關反轉。報警輸出用于指示傳感器過度臟污。多個多路復用器可通過主從功能實現同步。這意味著可以輕松實現多于八個光束的光柵。繼電器輸出用于高開關負載。

八通道光電傳感器

自動控制

繼電器輸出

測試和診斷功能

開關延遲

2 個功率等級

亮/暗切換

可通過按鈕編程設置

主/從操作

230 V AC：IMX-A840/230VAC

115 V AC：IMX-A840/115VAC

24 V AC：IMX-A840/24VAC

24 V DC：IMX-A840/24VDC

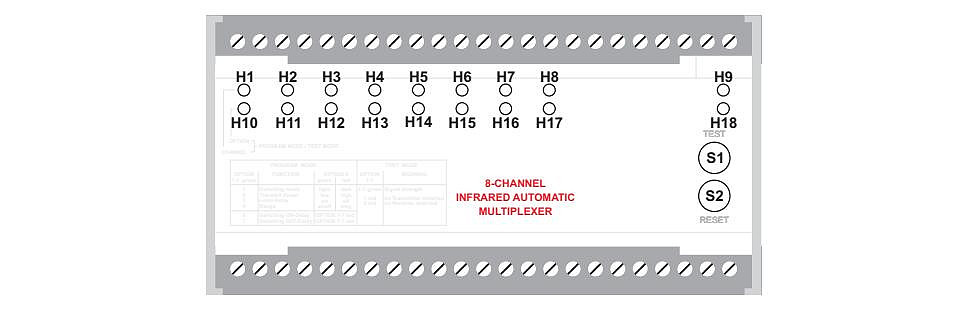

H1-8 - 開關狀態指示燈（黃色）

H9 - 運行模式指示燈（綠/黃）

H10-H17 - 多功能指示燈（綠/黃/紅）

H18 - 從屬模式控制指示燈（黃色）

S1 - 測試模式按鈕

S2 - 復位按鈕

保護罩：PanBox 1x8

產地：德國

通道數量：8

距離（發射器 ITL 和接收器 IRL / IRH）：8 米 / 15 米

范圍（帶 ITH 發射器和 IRL / IRH 接收器）：10 米 / 20 米

距離（配備 ITA 發射器和 IRL / IRH 接收器）：20 米 / 55 米

復用速度：34 ms

耗電量：10 VA

開關輸出：8 x 繼電器 5 A，230 V AC

時間范圍：0 至 7 s

連接方式：接線端子 4 mm²

端子排擰緊扭矩：Max 0.4 Nm

工作電壓：交流 230 伏

測量方法：調制紅外光

傳輸頻率：4.0 kHz

傳輸功率：自動

基本功率：低/高

切換行為：明/暗切換

多路復用速度：34 ms (30 Hz)

光幕功能：是

控制延遲：2 s 可調

主從功能：是

MTBF (IEC 61709)：0.8 至 10⁶ h (T_ambient = 40 ℃)

工作溫度：25 至 60 ℃

存儲溫度：-40 至 80 ℃

外殼材料：塑料 (Makrolon 8030)

防護等級 (EN 60529)：IP20

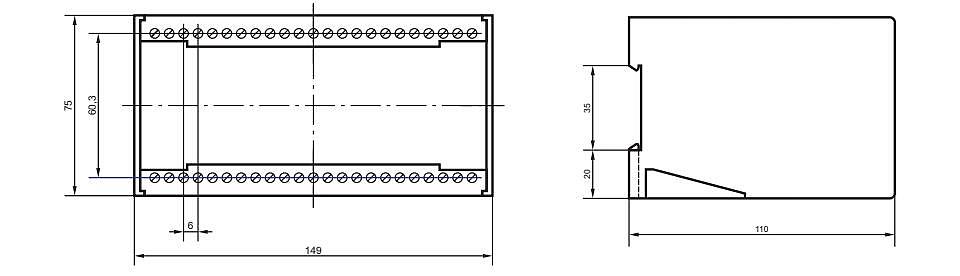

尺寸（長×寬×高）：75 x 150 x 110 mm

木材和造紙業、車輛清洗系統、散裝貨物檢查、電梯、室外門控制系統、食品工業等
