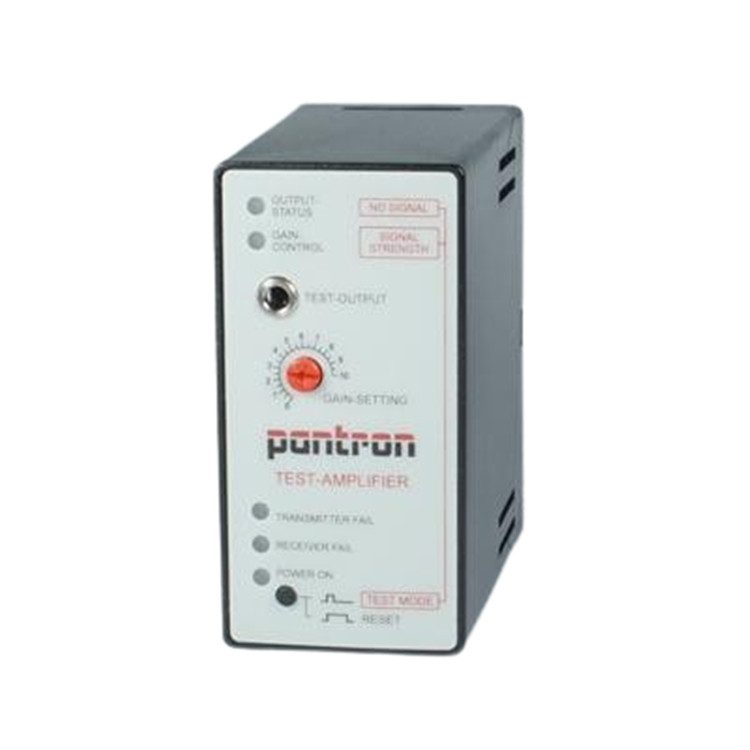

用于測試和校準傳感器的測量放大器。功能與 ISG-N124 類似。此外，還可將 0 - 10 V 的測量設備連接到前面的插座上。這樣就可以將發射器和接收器設置為適配視線。具有傳感器斷線和短路診斷功能。與所有帶 11 針插座的單通道放大器兼容。

單通道測量放大器

通過 0-10 V DC 模擬輸出實現傳感器校準和測試功能

靈敏度可手動調節

繼電器輸出

230 伏交流：ISG-N124M/230VAC

115 伏交流：ISG-N124M/115VAC

24 伏交流：ISG-N124M/24VAC

24 伏直流：ISG-N124M/24VDC

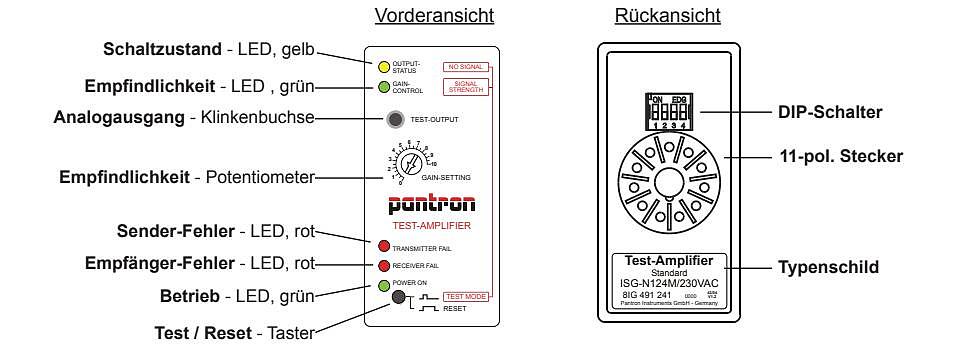

開關狀態 - LED，黃色

靈敏度 - LED，綠色

模擬輸出 - 插孔

靈敏度 - 電位器

發射器錯誤 - LED，紅色

接收器錯誤 - LED，紅色

操作 - LED，綠色

測試/復位 - 按鈕

DIP 開關

11 針插頭

銘牌

11 針 DIN 插座：ISO 1

模擬輸出電纜：CAB-TEST-4m

產地：德國

通道數：1

范圍（帶 ITL 發射器和 IRL / IRH 接收器）：10 米 / 20 米

距離（配備 ITH 發射器和 IRL / IRH 接收器）：20 米 / 35 米

距離（使用 ITA 發射器和 IRL / IRH 接收器）：35 米 / 55 米

繼電器/晶體管開關頻率：18 Hz / 30 Hz

功率消耗：5 VA

晶體管 PNP/NPN開關輸出：100 mA, 30 V DC

繼電器轉換觸點開關輸出：5 A，230 V AC

連接：11 針 DIN 插座

工作電壓：230 伏交流

木材和造紙業、車輛清洗系統、散裝貨物檢查、電梯、室外門控制系統、食品工業等
