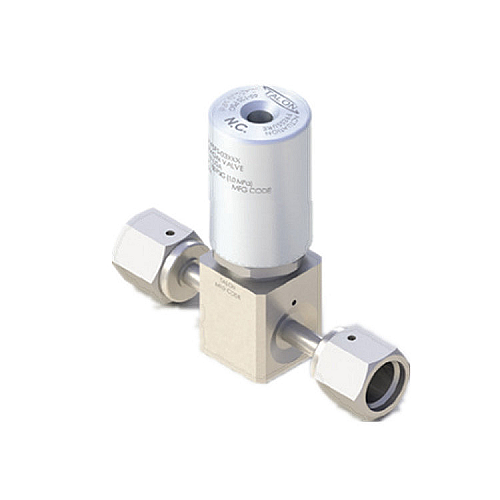

ICHOR Systems 的CDV系列隔膜閥是專為半導體、高純化工等領域設計的傳統型隔膜閥，以 “模塊化設計 + 全材質適配” 為核心，覆蓋手動 / 氣動操作、1/4"~3" 管徑，適用于傳統法蘭 / 卡套 / 管 stub 安裝場景。

性能特點

閥座設計和雙層隔膜可延長循環壽命并減少顆粒產生。

完全清掃潤濕路徑，以減少截留，促進吹掃，更大限度地提高Cv，同時更小化內部體積。

氣動執行器可在執行時快速響應。

手動和混合執行器指示可視的四分之一圈打開和關閉位置。

可根據要求提供自定義配置。

主要參數

流量系數：Cv=0.3

氣動執行機構驅動壓力：65-125 PSIG

卡套管集成接頭：1/8“-27 NPT 1/8”，M5氣動或1/8“

手動和混合執行器：¼轉手動

內側泄漏率：≤10-9 atm cc He/sec

外側泄漏率：≤10-9 atm cc He/sec

通過閥座的泄漏率：≤10-9 atm cc He/sec

應用場景：氣體輸送系統、化學藥液管理、腔體吹掃維護等。
