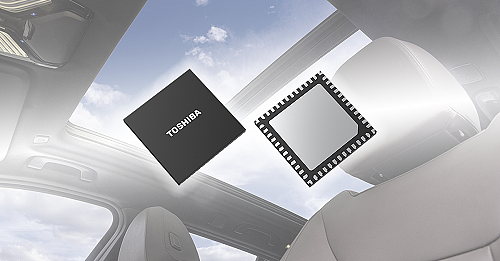

東芝的智能電機控制驅動IC“SmartMCD™”系列第二款產品“TB9M001FTG”的樣品已正式出貨。SmartMCD™中的微控制器集成了繼電器驅動電路功能和LIN收發器功能。新產品可以驅動繼電器并控制兩個直流有刷電機，適用于控制車載應用中的直流有刷電機。

隨著汽車設備電氣化的發展，對于輔助設備的要求也逐漸提高，要求其具有更高的性能、更全面的功能、更緊湊的設計和更少的元器件。

新型SmartMCD™系列內置四個低邊驅動，可用于繼電器驅動和其他應用，實現兩個直流有刷電機的正轉控制和反轉控制。新產品還內置微控制器（Arm® Cortex®-M0內核）、大容量閃存、兩個用于電源應用的高邊驅動、一個LIN收發器和一個可在車載電池級運行的電源系統。所有這些功能都被集成在緊湊的VQFN48封裝中（典型值為7mm×7mm）。

除了控制電動天窗、電動雨刷、電動車窗和電動座椅等車載應用中的直流有刷電機，駕駛員還能夠控制各種傳感器和執行器。此外，通過來自主ECU的LIN控制，新產品可以用作各種應用的輔助設備。這有助于高效控制各種車載功能，并支持廣泛的車載應用。

應用：

車載設備：電動天窗、電動雨刷、電動車窗、電動座椅等更多車載應用。

特性：

-32位MCU（Arm® Cortex®-M0），工作頻率：40MHz（低速、高速片上振蕩器）

-內置內存（incECC SEC/DED[6]）

代碼閃存：192KB，數據閃存：16KB，SRAM：16KB

-四通道低邊驅動：可以通過繼電器控制兩個直流有刷電機正轉和反轉。

-通信方式：LIN通信等（PWM通信選擇類型、UART）
