自動化并非新鮮事物，無論是在生產還是檢測領域，其需求都在迅速增長。傳感器的使用越來越多，其中許多基于直接光或反射光檢測。有些傳感器工作在可見光范圍內，有些則工作在不可見光范圍內。LED照明已成為大多數應用的標準，因?yàn)楣虘B(tài)光源相較于其他照明技術擁有諸多優勢。然而，LED照明系統的優劣取決于外圍元器件，而LED驅動器是許多應用中的關鍵元件之一。

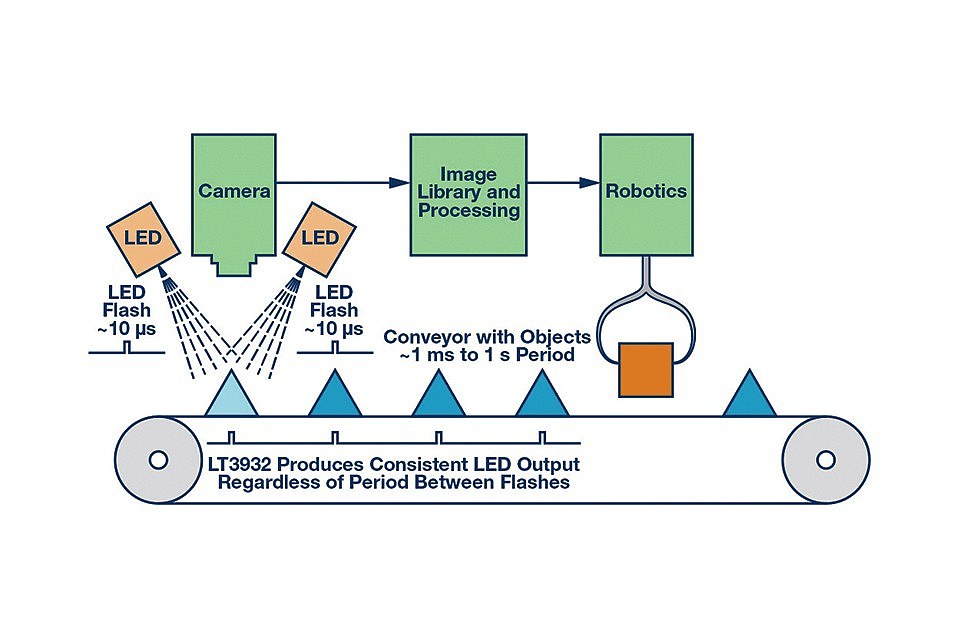

機器視覺系統使用非常短的強光閃光來生成高速圖像，這些圖像廣泛應用于各種數據處理應用。例如，快速移動的傳送帶通過機器視覺系統進行快速標簽和缺陷檢測。紅外和激光 LED 閃光燈通常用于近距離和運動感應機器視覺。安防系統會發出高速、難以察覺的 LED 閃光，以感應運動并捕捉和存儲安防錄像。

所有這些系統都面臨著一個挑戰，那就是創建極高電流和短時（微秒級）的 LED 攝像頭閃光波形，這些波形可能會分散在很長的時間段內，例如 100 毫秒到 1 秒以上。創建間隔較長的短方形 LED 閃光波形并非易事。隨著 LED（或 LED 燈串）的驅動電流超過 1 A，LED 的開啟時間縮短至微秒級，挑戰也隨之增加。許多具有高速 PWM 功能的 LED 驅動器可能無法有效處理長關斷時間和短時間內的高電流，否則會降低正確高速圖像處理所需的方波波形。

專有 LED 閃光燈

幸運的是，我們示例中的高速 LED 驅動器可以為高達 2 A 的 LED 燈串提供機器視覺相機閃光燈，即使在 1 秒、1 小時、1 天或更長時間的長關斷時間內也能實現。特殊的相機閃光燈功能使其即使在長關斷時間內也能保持輸出電容和控制環路的充電狀態。在對輸出和控制環路電容的狀態進行采樣后，驅動器會在長關斷時間內繼續對這些組件進行涓流充電，以補償?shù)湫偷穆╇娏?，而其?LED 驅動器無法解決這個問題。

當驅動器并聯以增加 LED 閃光燈電流時，專有閃光燈技術可以擴展。所需的閃光形狀和完整性得以保持。圖 2 顯示了為 3 A 相機閃光燈并聯兩個驅動器是多么容易——高達 4 A 的設計也是可行的。

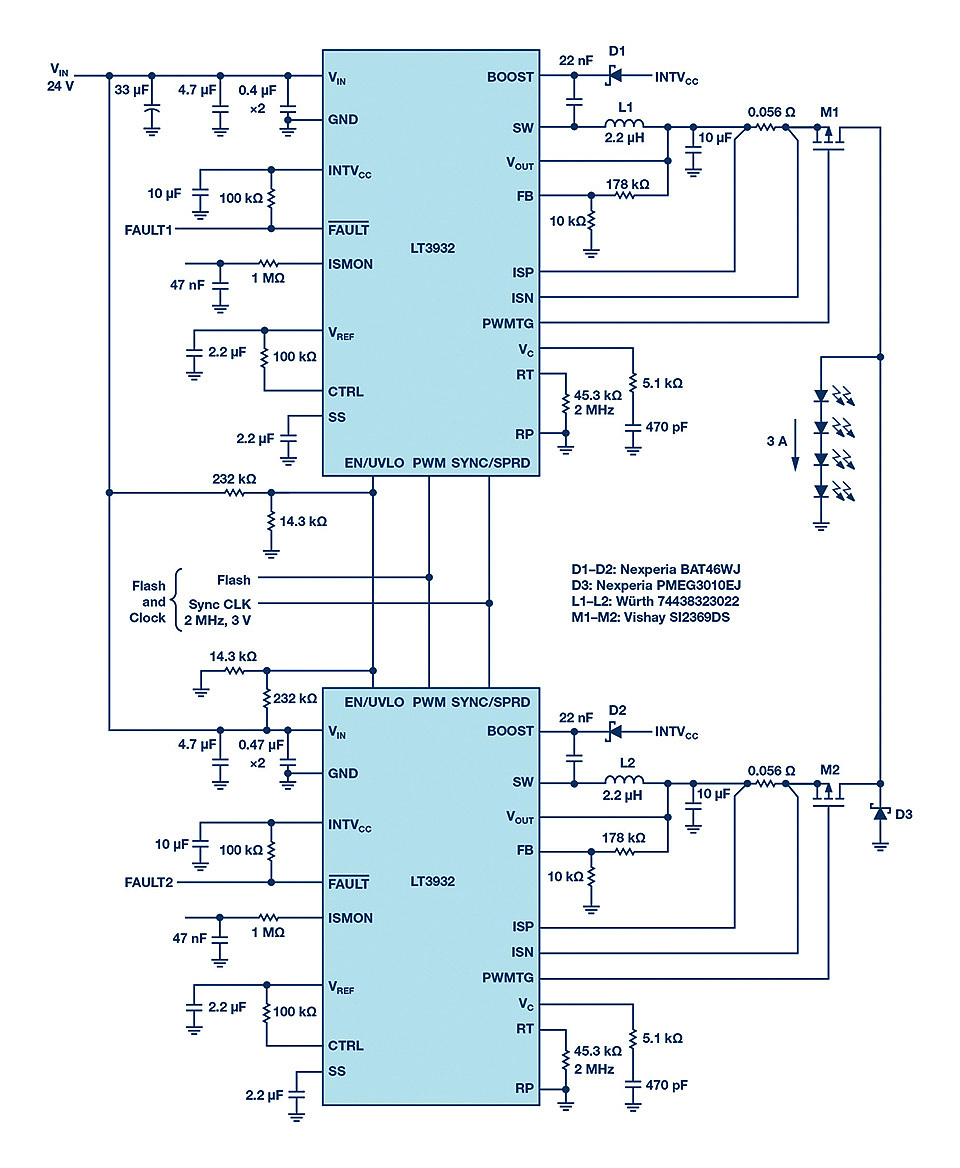

圖 2：并聯 1.5 A LED 驅動器產生 3 A 機器視覺 LED 脈沖，相對于標準 PWM 調光頻率具有較長的關斷時間。

機器視覺系統對 LED 閃光燈的要求遠超標準 PWM 調光驅動器所能滿足的水平。也就是說，大多數LED 驅動器的設計目標是以至少 100 Hz 的 PWM 頻率實現 PWM 調光亮度控制。這是因?yàn)榧词?LED 波形是方波且可重復，較低的頻率也會被人眼感知為惱人的閃爍或頻閃。在 100 Hz 下，理論關斷時間約為max. 10 ms。在 10 ms 關斷時間內，如果設計正確，LED 驅動器的輸出電容電荷損失非常小，使其能夠以與上一個 PWM 導通脈沖結束時大致相同的狀態啟動控制環路。電感電流的快速響應和上升以及下一個 LED PWM 導通脈沖可以快速且可重復地啟動，同時更大限度地縮短啟動時間。較長的關斷時間（頻率低于 100 Hz）可能會因漏電而導致輸出電容電荷損失，從而影響 LED 再次開啟時的快速響應。

并聯 LED 驅動器實現更高電流

LED 驅動器充當電流源，調節通過發光二極管發出的電流。由于電流僅沿單向流向輸出，因此可以并聯多個 LED 驅動器，并使其電流匯聚流過負載。電流源無需保護，以防止電流通過一個轉換器反向流動或輸出不匹配。另一方面，電壓調節器本身并不擅長均流。如果它們都試圖將輸出電壓調節到某一點，并且其反饋網絡略有不同，則調節器可能會吸收反向電流。

LED 驅動器會維持其輸出電流，而不受其他驅動器可能提供的額外電流匯聚到輸出負載的影響。這使得 LED 驅動器的并聯變得非常簡單。例如，圖 2 所示的由兩個并聯 LED 驅動器組成的 LED 閃光燈系統可以高效地驅動 4 個 3 A 的 LED，并以機器視覺系統定義的長周期（10 µs）分散的短脈沖驅動。每個轉換器在PWM導通期間提供總燈串電流的一半，并在PWM關斷期間關閉并保存其輸出狀態。關斷時間可長可短，對閃光波形的可重復性沒有影響。

并聯相機閃光燈應用在長關斷時間內幾乎與單個轉換器一樣簡單。轉換器在最后一個 PWM 導通脈沖結束時監測共享輸出電壓，并保持輸出電容充電至該狀態，即使在長關斷時間內也是如此。每個轉換器將其 PWM MOSFET 與共享負載斷開，并通過在電容漏電時向其提供電流，使其輸出電容充電至接近上一個電壓狀態。這些電容在長關斷時間內產生的任何漏電都可以通過少量維持電流來抵消。當下一個 PWM 導通脈沖開始時，每個轉換器的 PWM MOSFET 導通，輸出電容啟動時的狀態與上一個脈沖大致相同，無論時間過去了 10 毫秒還是一整天。

圖 3a 和 b 展示了并聯 LED 驅動器以 3 A 電流驅動 4 個 LED，并使用 10 µs 的機器視覺相機脈沖。無論是 10 毫秒 PWM 關閉時間（100 Hz）還是 1 秒 PWM 關閉時間（1 Hz），LED 脈沖都是尖銳而快速的，這對于機器視覺系統來說是理想的。

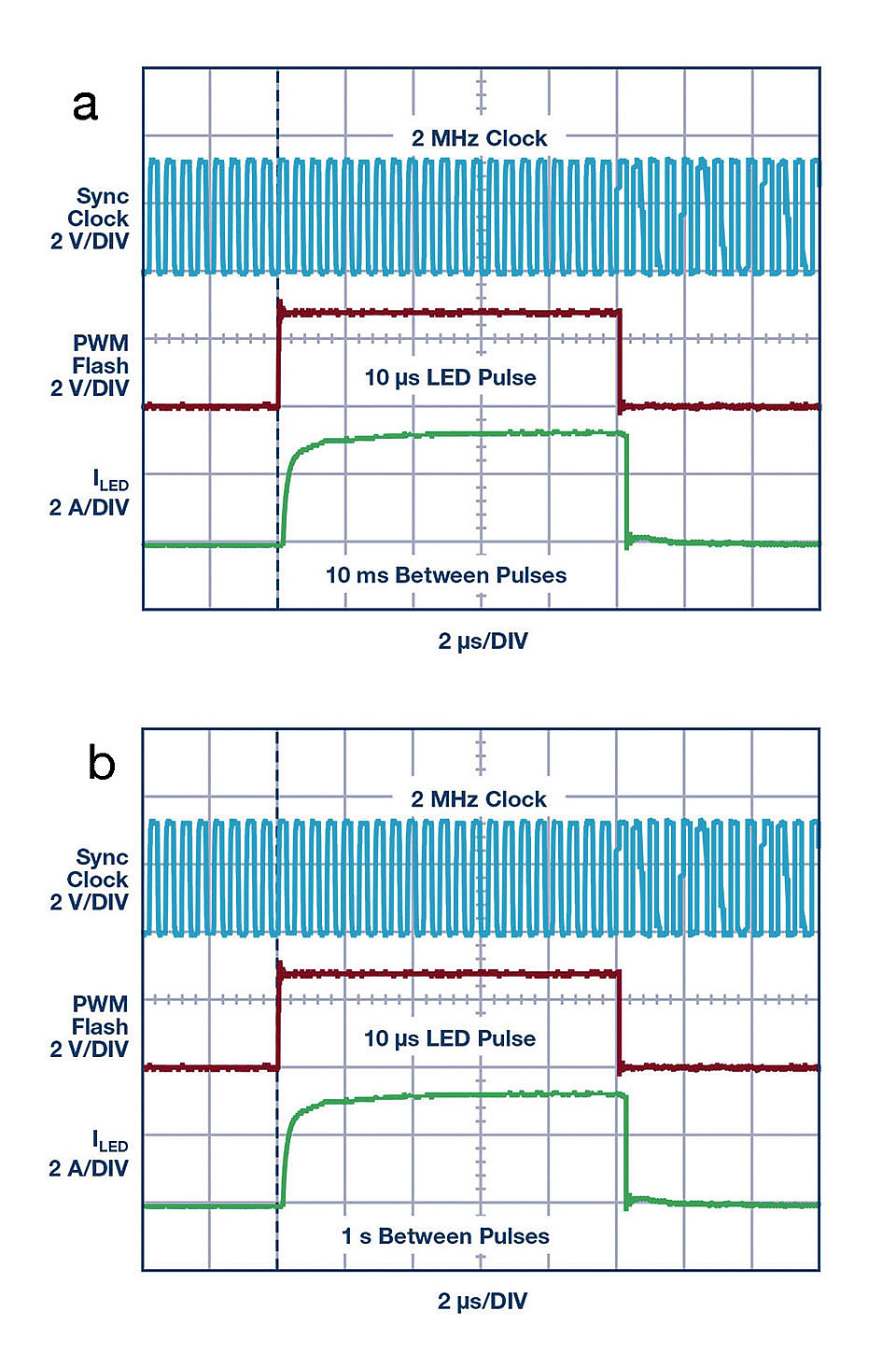

圖 3：無論 PWM 關斷時間長短，圖 1 中并聯 LED 驅動器的相機閃光燈波形看起來都一樣。波形顯示，(a) 10 毫秒后和 (b) 1 秒后 10 µs 脈沖的波形相同。這款 LED 閃光燈在 PWM 關斷一天或更長時間后看起來也一樣。

更高電流亦可行

并聯 LED 驅動器不限于兩個轉換器。三個或更多轉換器可以并聯，以產生具有陡峭邊沿的更高電流波形。由于該系統沒有主設備或從設備之分，所有轉換器均提供相同大小的電流并均等分擔負載。建議所有并聯 LED 驅動器轉換器共享相同的同步時鐘并保持同相。這可確保所有轉換器的輸出電容紋波相位大致相同，從而避免紋波電流反向流動或在不同轉換器之間流動。PWM 脈沖波形與 2 MHz 同步時鐘保持同相至關重要。這可確保 LED 閃光波形保持方波且無抖動，從而產生好的圖像處理效果。

該演示電路設計用于作為降壓 LED 驅動器，以驅動 1 A 電流流過一個或兩個 LED。如圖 1 所示，它可以輕松進行修改和并聯，以實現更高的電流、更高的電壓或并聯操作。圖 4 演示了如何輕松連接兩個這樣的電路，以 24 V 輸入驅動 10 µs、3 A 脈沖流經 4 個 LED。出于測試目的，可以使用脈沖發生器來提供同步時鐘信號，如圖 4 所示。在生產機器視覺系統中，可以使用時鐘芯片來生成同步脈沖和 PWM 脈沖。如果需要更高的電流脈沖，可以使用相同的并聯方案添加更多演示電路轉換器。

圖 4：兩個演示電路可輕松并聯，以創建圖 2 所示的 3 A 至 4 A 機器視覺 LED 閃光燈應用。

結論

機器視覺系統可以使用并聯 LED 驅動器來創建自動圖像處理所需的快速、方波、高電流波形。所選 LED 驅動器的專有相機閃光技術可以通過連接并聯轉換器擴展到更高的電流。因此，即使在較長的關斷時間下，也能實現微秒級的 3 A 及更高脈沖。無論 LED 閃光之間的關斷時間有多長，LED 相機閃光波形都能保持方波且無抖動。這是機器視覺系統應用在生產中安全可靠運行的必要條件。
