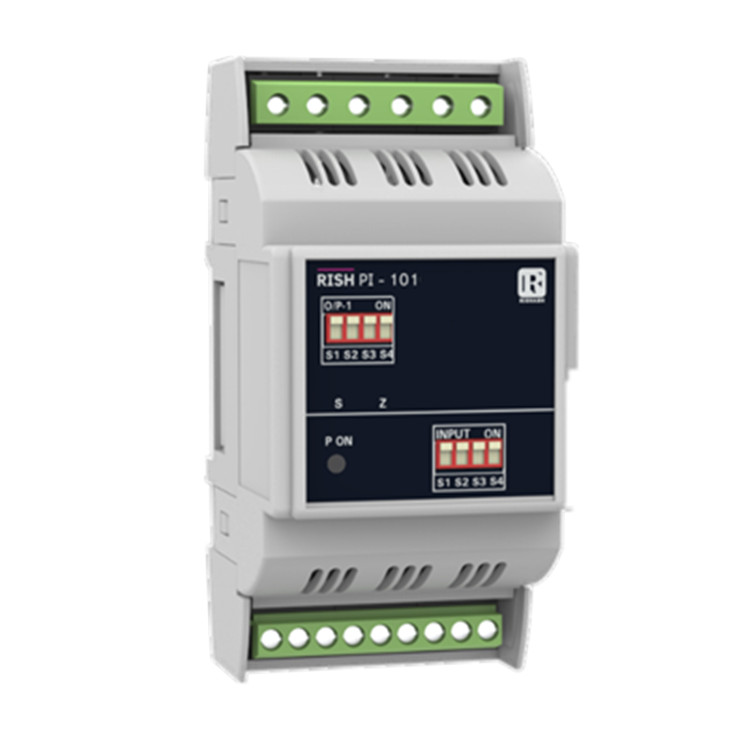

RISH PI-101的目的是電隔離輸入、輸出和電源。該設備有一個輸入，并提供一個獨立的輸出。

電氣隔離

1） 一個電氣隔離的模擬輸出防止干擾電壓和電流。解決網狀信號網絡中的接地問題。

2） 輸入和輸出之間的高電隔離度為2.3 kV，電源與所有其他電路相比為3.0 kV。

• 所有輸入信號范圍和輸出信號范圍都是用戶可編程的。
• 輸入、輸出和電源之間的電氣隔離。
• 防止由于虛假電勢導致的錯誤測量。
• 處理活零信號，提供信號轉換。
• 紅色LED信號指示設備處于工作狀態。
• 電源與所有其他電路之間的電氣絕緣
• 0 kV，輸入和輸出之間為-23 kV。

測量輸入：

直流電流標準范圍

1）0...20 mA

2）0…10 mA

3）0…20 mA

4）0...24mA

輸入電阻：≤15.5 Ω

直流電壓標準范圍

1）0…12V

2）0...10V

3）0...5V

4）1...5V

直流電壓標準范圍

1）0...05V

2）0...05V

3）0...10V

4）2...10V

負載

Rext min[kΩ]=UAN[V]/5 mA

UAN=輸出電路滿量程值

Rext=0時的限流器：電壓輸出<42mA

Rext=0時的電流限制器∞0：電流輸出<20 V

輸出中的殘余紋波：<0.4%p.p.

響應時間：<50毫秒

共模電壓：100伏

污染程度：2

電源：

額定工作電壓

60…230…300 V直流/交流或

20…24…40交流電2…0伏直流電

額定工作頻率：45…50-60…65赫茲

電源輸入：≤5W

氣候等級：符合VDI/VDE 3540

工作溫度：-10…23…55°C

儲存溫度：-40°C至70°C

年平均相對濕度：<75%標準氣候等級

安裝數據

安裝位置：導軌安裝

重量：約0.25kg

簡單的直流隔離器用于將可編程輸入直流信號與可編程直流輸出信號電隔離。
