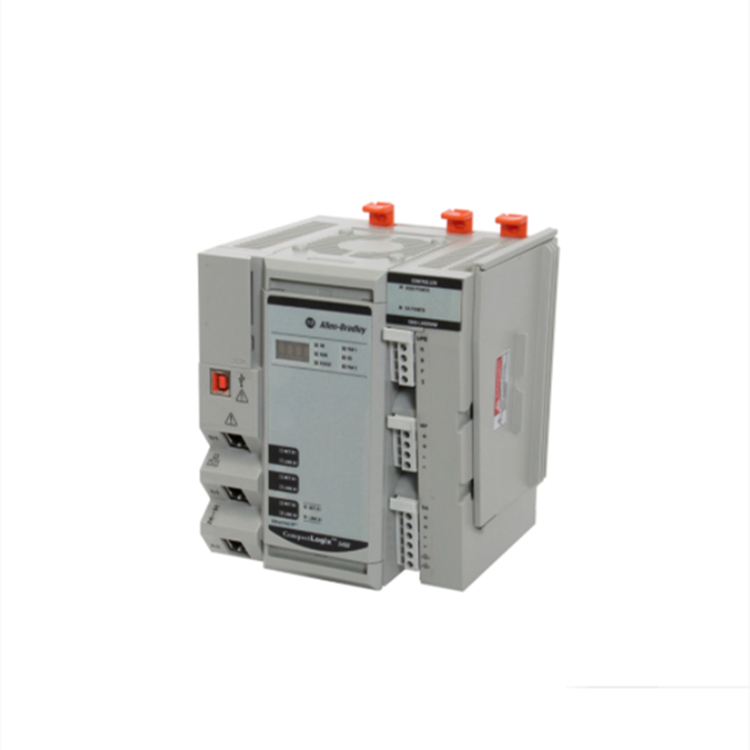

CompactLogix 5480 控制器是實時控制器，帶有與 Logix 控制引擎并行運行的Windows 10 IoT Enterprise。使用與 ControlLogix 5580 和 CompactLogix 5380 控制器中部署的相同的重新架構的控制引擎。該系列 Logix 控制器支持嵌入式 Windows 應用程序，例如分析、數據收集和預測計算。在機器級別收集數據和做出決策的能力有助于支持互聯企業，并使終端用戶和原始設備制造商都受益。

• 提供基于 Logix 的實時控制器，運行 Windows 10 IoT Enterprise 實例

在 Studio 5000 Logix Designer 版本 32中受支持

• 非常適合需要高性能控制和數據吞吐量的中型到大型應用
• 支持高速 I/O、運動控制和設備級環形/線性拓撲
• 包括三個 GbE 以太網/IP 端口，可實現高速通信、I/O 和運動控制（兩個可配置，支持雙 IP 地址或設備級環網）
• 包括一個 GbE 以太網端口作為專用商業操作系統網絡接口
• 至多支持 31 個本地 Bulletin 5069 Compact I/O 模塊
• 提供增強的安全功能，包括數字簽名的控制器固件、基于控制器的更改檢測以及對例程和附加指令的基于角色的訪問控制日志
• 允許用戶部署基于現成和/或自定義應用程序的 Windows 10，同時與實時 Logix 控制緊密集成
• 包括用于高清工業顯示器連接的集成 DisplayPort
• 包括兩個用于操作系統外圍設備和擴展數據存儲功能的 USB 3.0 端口

• 實時控制：Logix控制引擎
• 開放操作系統：Windows 10 IoT Enterprise（獨立于Logix控制引擎）
• CPU：Intel i7 2.4GHz Quad
• SDRAM:6 GB（Windows）
• GbE端口（Logix）：3個（雙IP或DLR可配置2個端口）
• GbE端口（操作系統）：1
• 顯示器接口：1（DisplayPort）–支持VESA認可的HDMI、DVI、VGA顯示器轉換器
• USB端口：1個設備端口（Logix）2個USB 3.0主機端口（OS）
• I/O：支持多達31個本地5069緊湊型I/O M
