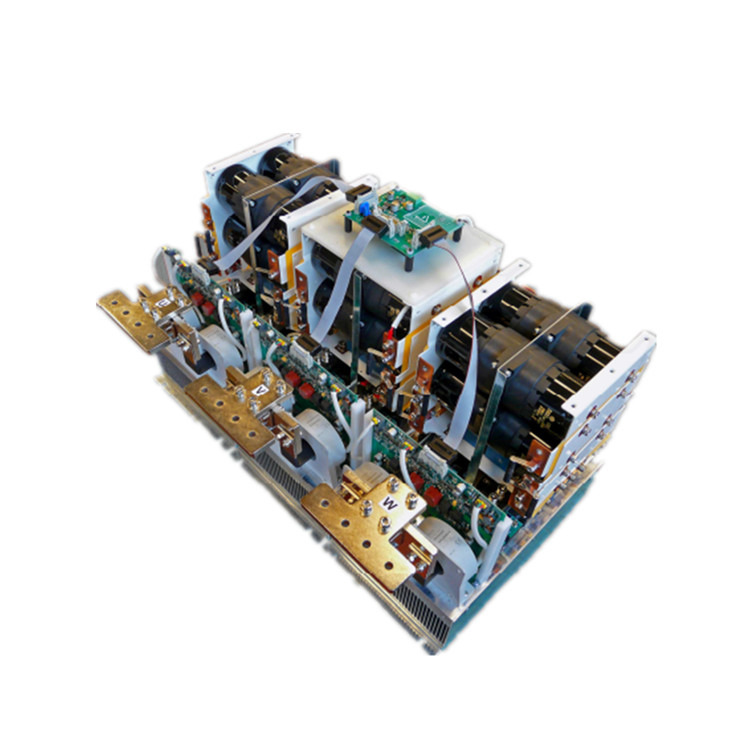

DUTT模塊INF 2801
850千瓦IGBT模塊化堆疊。易于組裝，具有不同的配置L、H、S。針對任何異常的邏輯保護。該保護抑制門并關閉模塊超過200ms，在此期間避免觸發門。這種保護引入了一個額外的優點，以防止外部控制可能出現...
- 品牌：DUTT
- 型號：INF 2801
- 下載： DUTT模塊INF 2801.pdf
- 閱讀次數：389
相關產品
產品介紹
850千瓦IGBT模塊化堆疊。易于組裝，具有不同的配置L、H、S。
針對任何異常的邏輯保護。該保護抑制門并關閉模塊超過200ms，在此期間避免觸發門。這種保護引入了一個額外的優點，以防止外部控制可能出現故障。
性能特點
- 過電流電源保護，Vce-sat，過熱、過電壓和柵極電壓降。
- 模擬保護輸出；例如散熱器溫度；直流鏈路電壓測量和電流。
- 低電感直流鏈路中的電容器組。
- 帶有26根導線的扁平電纜的電源和控制信號。它與其他品牌兼容。
- 有效率的散熱片。
技術參數
產地：西班牙
電源：24V
電流測量：三相
總線電壓：800VDC
連接：使用26PIN扁平電纜與控制卡連接
電容器組：33.600µF
直流連接：兩個
輸出：通過螺釘輸出到相位
IGBT：Infineon FF1400R12IP4
IGBT驅動器：Dutt設計
過電壓報警：>800V
電源故障報警：<20V
重量：96 kg
產品應用
電機控制
不間斷電源
太陽能逆變器
能量?jī)?chǔ)存
石油和天然氣泵
