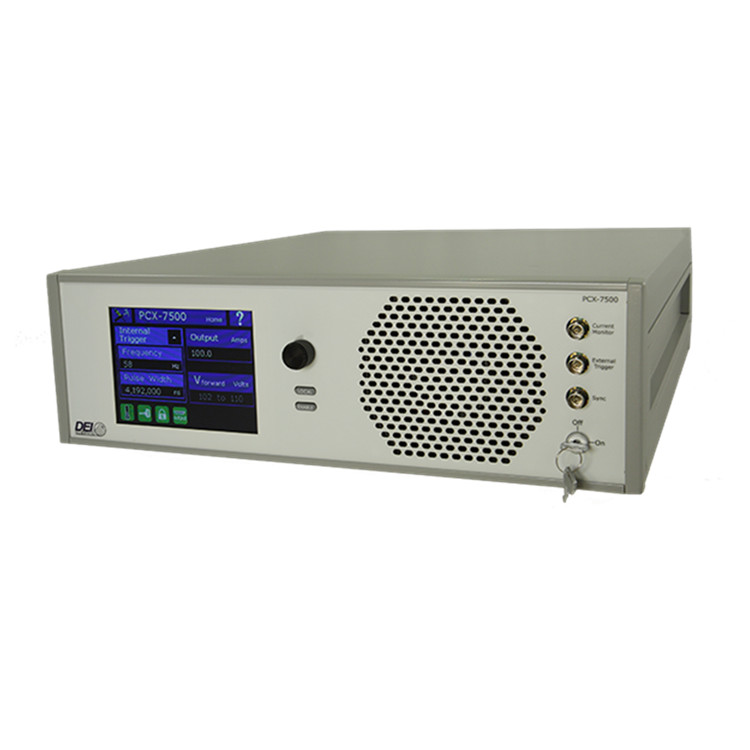

PCX-7500是一種風冷、大功率電流源，設計用于驅動激光二極管、棒和陣列。輸出電流可以設置在10A到450A之間，順應性電壓是可變的。脈沖寬度可在4µs至5000µs之間調節，頻率為8 Hz至10000 Hz。PCX-7500可通過其直觀的前面板控制進行操作。彩色QVGA LCD可立即對所有操作參數進行視覺確認，包括脈沖電流設定值、內部觸發脈沖寬度、內部觸發頻率和錯誤/故障信息。

對于自動化應用，通過RS-232、USB和以太網計算機接口提供對儀器的完全控制。內部非易失性存儲器中可存儲四個系統配置，可即時調用常用配置。激光二極管通過低阻抗帶狀電纜連接到PCX-7500，設計用于保持高速電流脈沖的保真度。輸出連接器是互鎖的，因此在卸下連接器時PCX-7500將被禁用。位置方便的前面板BNC連接器允許PCX-7500在外部觸發和同步，用于專門的互連設備應用。觸發器的輸入阻抗可選擇為50? 或10000?. 同步輸出脈沖與輸出電流脈沖的前沿同步，并通過內部或外部觸發器激活。

• 10 A至450 A輸出電流可根據簡單的操作臺進行調節。
• 根據PCX-7500的型號，可提供不同的順應性電壓。
• 觸摸屏操作簡單易用。
• 四種系統配置可以存儲在內部非易失性存儲器中。
• 通過RS-232、USB或以太網接口完成計算機控制。
• 提供了一種低阻抗帶狀線路輸出電纜。
• 內部或外部觸發。
• 電流和電壓監測器BNC連接。

產地：美國

順應性電壓：變量

電流振幅：max.450A

上升/下降時間：10μs

頻率：max.10千赫

脈沖發動機（觸發器）：外部、內部

遙控：以太網、RS232、USB

安裝：臺式、機架式

冷卻：強制空氣

極性：正極

脈沖寬度：4μs至5000μs

輸出功率：高達1000 W，取決于型號

尺寸（高x寬x深）：15厘米x 44厘米x 54厘米

重量：~20 kg

工作溫度：15°C至35°C

PCX-7500系列設計用于驅動電壓降高達110V、輸出功率高達1000W的激光二極管、激光棒和陣列。

二極管特性

二極管老化

標記和雕刻

科學研究

微加工
