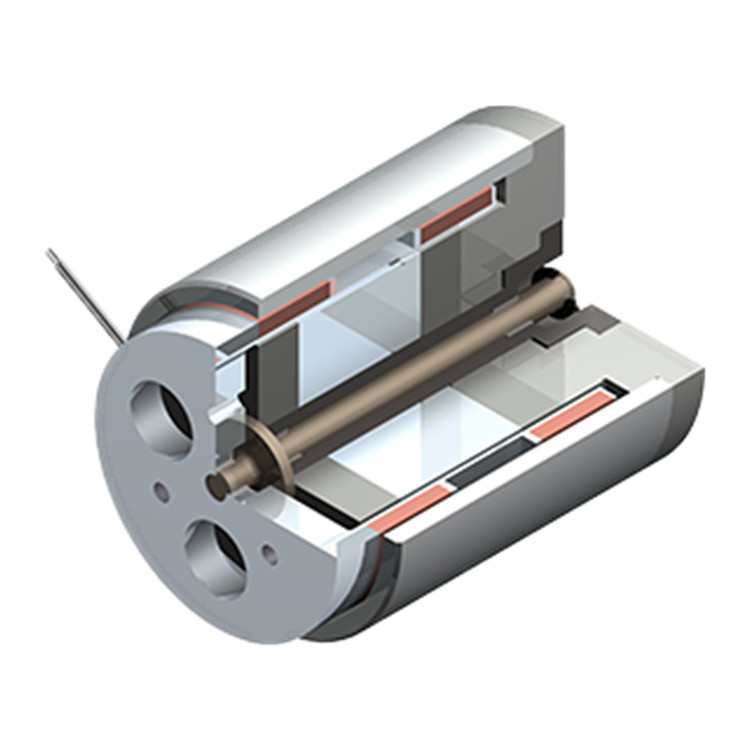

音圈執行器是一種行程范圍有限的非換向雙極線性執行器。在這個范圍內，可以實現具有恒定力的直線運動。這可以通過使用洛倫茲力的物理原理來實現。施加的力與安培數成正比，這意味著它可以非常準確地控制。由于力的方向通過電流方向的簡單改變而反轉，因此可以在兩個移動方向上進行雙向移動。

無論您是計劃用于挑選和放置、微組裝還是包裝、標簽和分揀的系統：我們的音圈執行器都是氣動解決方案的巧妙替代品。

利用MONNINGHOFF音圈執行器的優勢。我們的高動態線性驅動器用于極其準確的頻率和力控制定位。

我們與您的工程師一起為您的驅動系統開發解決方案。合適的致動器的選擇取決于相應應用所需的運動或力分布。可以實現具有不同力、沖程、頻率或尺寸的無限多個變體。

這些高度動態的組件與應用程序的單個力和運動需求完全一致。它們無限準確，但易于編程，可能正是您復雜定位任務的匹配。

選擇合適的音圈致動器在很大程度上取決于應用的運動和力需求。我們的工程師可以隨時協助尋找特定應用的解決方案和合適的控制系統。

• 高度準確和動態的力和位置控制
• 優化磁通量
• 在整個行程范圍內準確可調的操作力
• 結合編碼器和控制器的高精度、高動態定位驅動器
• 可調節力和頻率的振蕩驅動器
• 線圈組件集成軸承
• 幾乎沒有磁滯現象
• 低排放量
• 即插即用設計
• 廣泛的力、行程和尺寸可供選擇
• 可以隨時提供有關電氣控制的建議
• 提供完整解決方案的額外電氣控制和傳感器

• 型號：820.13.1.1
• 沖程：5[mm]
• 標稱力：33[N]
• 額定力下的電流：3,1[A]
• 標稱力下的max輸入功率：39.0[W]
• 20°C時的直流電阻：2,69[Ω]
• 150°C時的直流電阻：4.06[Ω]
• 熱阻：3,3[°C/W]
• 電感：0,58[mH]
• 力常數：10,65[N/A]
• 反電動勢常數：17,25[V/（m/s）]
• 電時間常數：216[μs]
• 機械時間常數：1.27[ms]
• 線圈質量：87[g]
• 總質量：600[g]
• 產地：德國

單位：[mm]

• D：50
• D₁：42
• d₁：253 x 120°
• d₂：M4
• d₃：353 x 120°
• d₄：M4
• L：62
• l₂：51
• l₃：7,5
• l₄：8
