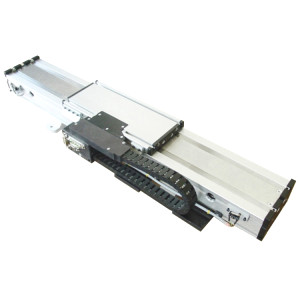

CTV 系列線性單元采用滾珠絲杠驅動和兩個平行的集成式無間隙導軌。緊湊的尺寸實現了高速、高精度和高重復精度等高性能。它們可以輕松組合成多軸系統。高性價比和快速的交貨期是其優勢所在。結構緊湊的擠壓鋁型材（AL 6063）配有兩個平行、集成的無間隙導軌系統，可實現高承載能力和高循環，以高速移動大質量物體。線性單元 CTV 采用滾珠絲杠，公差等級為 ISO7（根據需要為 ISO5），減少了滾珠螺母的反向間隙。兩個平行循環的防靜電聚氨酯密封條和一個鋁蓋可確保型材中的所有部件免受灰塵和其他污染物的影響。不同長度的滑塊均配有潤滑口，便于對滾珠絲杠和滾珠導軌系統進行再潤滑，并可安裝其他配件。也可以通過型材側面的維護孔進行再潤滑。鋁型材包括 T 型槽，用于固定線性單元以及安裝傳感器和開關。此外，這里還可以使用簧片開關。對于線性單元，CTV 可提供各種適配選項，用于連接（或改向）電機或齒輪箱。

集成式無間隙導軌

輕松組合多軸系統

結構緊湊

擠壓鋁型材

高承載能力、高循環

公差等級為 ISO7（根據需要為 ISO5）

可提供各種適配選項，用于連接（或改向）電機或齒輪箱

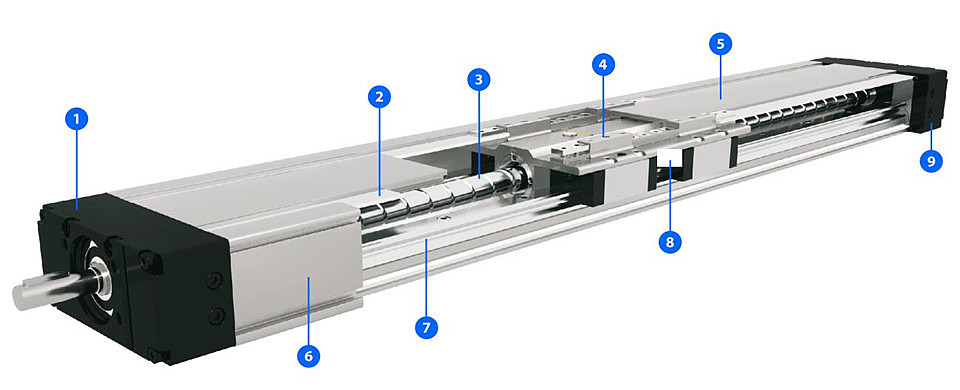

1 - 帶浮動軸承的驅動塊

2 - 防靜電 PU 帶的間隙式密封（循環）

3 - 滾珠絲杠公差 ISO7（可根據要求提供 ISO5）

4 - 滑塊；內置磁鐵

5 - 鋁蓋

6 - 鋁型材-硬質陽極氧化處理

7 - 兩個集成直線滾珠導軌

8 - 中央潤滑口；兩側

9 - 帶固定軸承的端塊

限位開關

連接元件

電機適配器

電機側驅動裝置

彈性聯軸器

產地：斯洛文尼亞

滑塊長度：39 mm

動態負載能力：19800 N

M_x 動態力矩：650 Nm

M_y 動態力矩：118 Nm

M_z 動態力矩：235 Nm

Max允許負載力：4670 至 9390 N

Max允許負載力矩：90 至 310 Nm

移動質量：0.63 kg

Max長度：1500 mm

Max行程：1410 mm

工作溫度：0 至 +60 ℃

工作周期：100

自動化行業、汽車行業、食品和飲料行業、加工行業、機器人行業、包裝行業、半導體行業、印刷行業、化工行業
