閉環 UNIMOTION 步進系統由步進電機和驅動器組成，為自動化提供了簡單的即插即用解決方案，通過 Profinet、以太網、EtherCAT 和脈沖方向通信，每個應用都可根據具體規格進行個性化定制。STDF-42-A-EC是閉環、高分辨率和快速響應的步進驅動器，適用于 42 NEMA 17 電機。采用 Unimotion 電機的即插即用解決方案，無需增益調整。

基于 EtherCAT 的通信

支持 CiA 402 驅動器配置文件

閉環系統（糾正錯誤）

無增益調整/無追尾

減少熱量/提高扭矩

轉速可達 3000 rpm

采用 Unimotion 電機的即插即用解決方案

制動控制

DIN 導軌安裝（可選）

RoHS 指令

EMC 指令

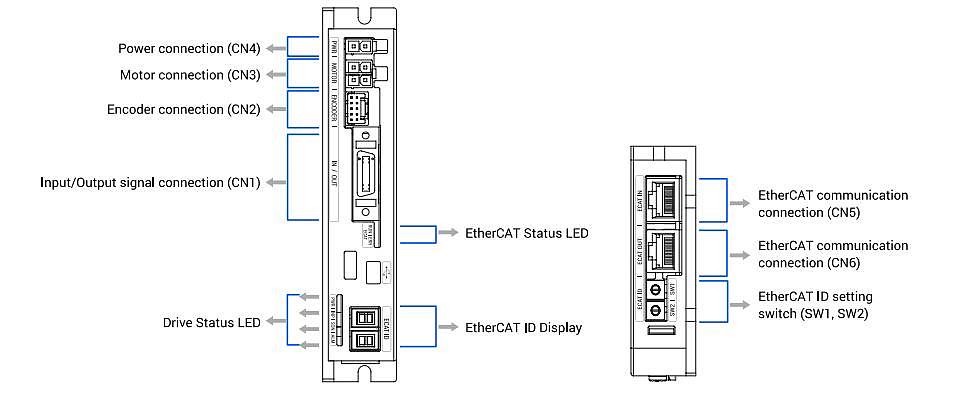

電源連接 (CN4)

電機連接 (CN3)

編碼器連接 (CN2)

輸入/輸出信號連接 (CN1)

驅動器狀態 LED

EtherCAT 狀態 LED

EtherCAT ID 顯示

EtherCAT 通信連接 (CN5)

EtherCAT 通信連接 (CN6)

EtherCAT ID 設置開關 (SW1, SW2)

步進電機 STMN 42LE

步進電機 STMN 42LEB

電纜電機

電纜信號

電纜編碼器

電纜制動器

產地：斯洛文尼亞

工作電壓：24 ± 10 % V DC

消耗電流：max. 500 mA

轉速：0 至 3000 rpm

支持的分辨率：500、1000、1600、2000、3600、5000、7200、10000 ppr

輸入信號：3 個專用輸入端（LIMIT+、LIMIT-、 ORIGIN）；7 個用戶輸入端（光耦合器）

輸出信號：6 個用戶輸出端（光耦合器）；制動器

環境溫度：0 至 +50 °C

環境濕度：35 至 80 % （無冷凝）

抗振性：0,5 g

工作周期：100

自動化行業、汽車行業、食品和飲料行業、加工行業、機器人行業、包裝行業、半導體行業、印刷行業、化工行業
