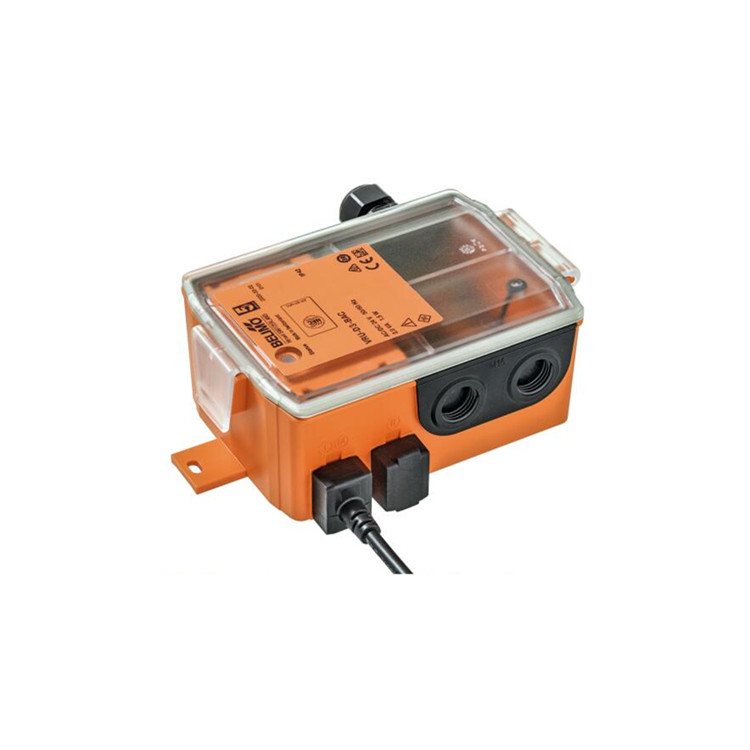

VAV-Universal - 帶有動態 Δp 傳感器的模塊化 VAV/管道壓力控制解決方案，可與外部 VST 風門執行器結合使用 應用領域：舒適通風系統中的 VAV 裝置或控制風門

Belimo D3，動態流量傳感器

Belimo M1，靜態膜片傳感器

功能范圍： 壓差 0 至 500 Pa

適用于 至 -VST 執行器

通信式、混合式、連續式控制 (0/2 至 10 V)

通過 BACnet MS/TP、Modbus RTU 或 Belimo 的 MP-Bus 進行通信

傳感器信號轉換

工具連接：服務插座、NFC 接口

1 按鈕和 LED 顯示器綠色

2 按鈕和 LED 指示燈 黃色

3 維修插頭

4 NFC 接口

5 安裝板

6 連接 I M

7 消隱插頭 II

8 連接 Δp 傳感器

9 電纜接頭 M16（擰緊扭矩 3 Nm）

帶 ZIP-USB 功能的服務工具，用于 Belimo 的可參數化和可通信執行器、VAV 控制器和 HVAC 控制單元：ZTH EU

用于有線和無線設置、現場操作和故障排除的服務工具：Belimo Assistant 2

藍牙/近場通信轉換器 ZIP-BT-NFC

用于 VST 連接器插頭的消隱插頭，多包 25 件。ZG-VRU01

產地：德國

額定電壓：AC/DC 24 V

額定電壓 頻率：50/60 Hz

工作范圍：AC 19.2 至 28.8 V / DC 21.6 至 28.8 V

運行功耗：1.5 W

功耗標注：2 VA 加連接的 VST 驅動器

功耗尺寸注釋 Imax：20 A @ 5 ms，包括驅動器

電源/控制連接：端子 2.5 mm²

傳感器輸入 S1：連接外部傳感器（無源/有源/開關）

執行器連接（I）（M）：AC/DC 24 V，PP-Link，用于 VST 執行器

通訊控制：BACnet MS/TP；Modbus RTU；MP 總線

節點數：BACnet / Modbus 參見；接口說明；MP 總線 8 個節點

工作范圍 Y：2 至 10 V

輸入電阻：100 kΩ

工作范圍 Y 可變：0 至 10 V

位置反饋 U 備注：Max 0.5 mA

選項：體積 / Δp / 位置

位置反饋 U 可變：0 至 10 V

起點：0 至 8 V

終點：2 至 10 V

優先控制：z1 電機停止 / 風門打開 (AC/DC 24 V)；z2 風門關閉 / Max值 (AC/DC 24 V)

參數設置：通過 Belimo Assistant 2

測量原理：Belimo D3，動態流量傳感器；Belimo M1，靜態膜片傳感器

安裝位置：與位置無關，無需零點設置

功能范圍壓差：0 至 500 Pa

Max系統壓力：1500 Pa

管線影響：Max +2.5%，在管道壓力控制 (STP) 時，軟管長度 20 m（內徑 5 mm）的線性值

爆破壓力：± 5 kPa

海拔補償：調整系統海拔高度

海拔范圍：0 至 3000 m

測量空氣條件：0 至 50 ℃ / 5 至 95% RH，無冷凝

壓力軟管連接：接頭直徑 5.3 mm

工作模式：類型 1

額定脈沖電壓供應/控制：0.8 kV

污染程度：2

環境濕度：Max 95 % RH，無冷凝

環境溫度：0 至 50 ℃ [32 至 122 ℉]

儲存溫度：-40 至 80 ℃ [-40 至 176 ℉]

維護：免維護

重量：0.33 kg

VAV/CAV、管道壓力控制、位置控制
