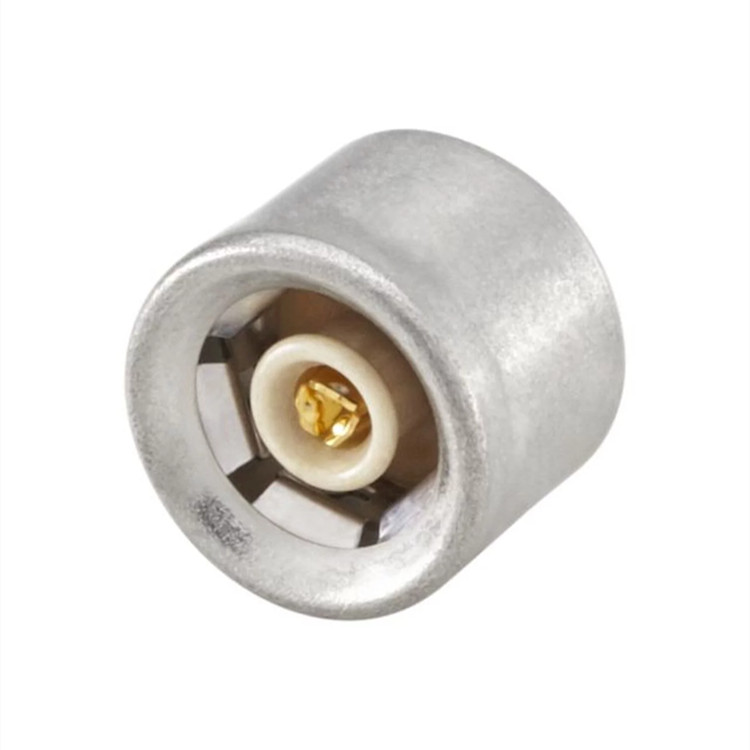

ROSENBERGER的新型 EBC系列是有源 MIMO（多輸入多輸出）天線和無線電的理想 5G 板對板和板對模塊射頻互連解決方案。良好的性能、低成本設計和高機械穩定性使 EBC 成為面向未來的 5G 射頻互連的產品。對于高達 8 GHz 的應用，EBC 連接器可滿足未來 5G 網絡中數據量指數級增長所帶來的挑戰性要求。其基本特征包括尺寸小、徑向和軸向偏差、不同的保持力、Min的板對板距離以及快速、經濟的裝配設計。一個關鍵的機械設計特征是與子彈頭集成在一起的定位面。一側為光滑內孔，另一側采用限位設計。單 PCB 耦合器具有一致的基底面，預載外部觸點可確保觸點優化，按壓/卡入式鎖定機制可快速、輕松地斷開連接。

阻抗 50 Ω

接口符合ROSENBERGER EBC 標準

推入式/卡入式鎖定機構

子彈頭上的不同制動類型：光滑內孔和有限制動

尺寸小，包裝密度高

盲配--自定心/自對準

推入式/卡入式鎖定，可快速輕松地斷開連接

使用不同長度的子彈頭實現徑向和軸向錯位

采用卷帶包裝選項，可自動進行經濟有效的組裝

良好的信號完整性（SI）和屏蔽（EMI）

專為大批量生產而設計

產地：德國

頻率范圍：直流至 8 GHz

功率：100 W

回波損耗：≥ 20 dB（典型值），取決于軸向偏差

屏蔽衰減：≥ 50 dB @ DC 至 4 GHz

射頻泄漏：≥ 60 dB @ DC 至 4 GHz

Min板對板距離：12 mm

間距：> 6.8 mm

軸向公差：± 0.8 mm

徑向公差：max. 4°

中間觸點：青銅彈簧 - Aurodur / 銀

外觸點：青銅彈簧 - 白青銅（如 Optalloy）/銀外閃光白青銅（如 Optargen）

電介質：LCP - PTFE / FEP

適合用于有源多輸入多輸出天線和無線電的 5G 板對板和板對模塊射頻互連解決方案
