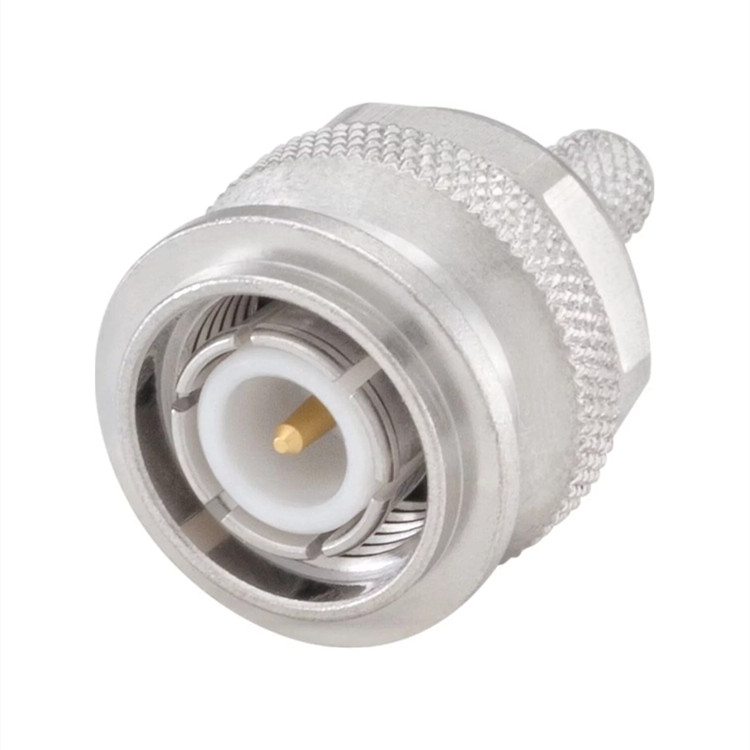

ROSENBERGER TNC同軸連接器基于 BNC 連接器的特性和接口尺寸。不過，與 BNC 連接器相比，TNC同軸連接器的螺紋鎖緊機制實現了可靠、快速和簡便的互連，同時允許在更高的環境負荷下使用。這些產品專為各行各業的應用而設計，包括航空航天、電信和移動應用。提供10 GHz 的 50 Ω 版本，可根據要求提供頻率為 4 GHz 的 75 Ω 型號。由于 TNC 接口尺寸符合國際標準，因此無法實現 75 Ω特性阻抗。TNC = 帶螺紋的 Neill Concelman / 海軍螺紋連接器

阻抗 50 Ω

配接周期 ≥ 500

螺紋/螺釘鎖緊機構

連接可靠、快速、簡便

接口符合 IEC 60169-17、MIL-PRF-39012、DIN EN 122200 標準

頻率范圍 DC 至 10 GHz，DC 至 4 GHz（可選）

回波損耗（直電纜連接器） ≥ 20 dB（典型值）

TNC 50 Ω 型號頻率為10 GHz

TNC 75 Ω 型號頻率為 4 GHz

電纜連接器

面板連接器

電纜組件

適配器

終端

附件

可選頻率范圍直流至 4 GHz

產地：德國

阻抗：50 Ω

頻率范圍：直流至 10 GHz（Max）

回波損耗（直電纜連接器）：≥ 20 dB（典型值）

插入損耗：≤ 0.1 x √ f [GHz] dB

絕緣電阻：≥ 5 GΩ

中間接觸電阻：≤ 1.5 mΩ

外接觸電阻：≤ 1 mΩ

測試電壓：1500 V rms

工作電壓：500 V rms

功率處理：80 W @ 2 GHz

配接周期：≥ 500

中間觸點軸向俘獲力：≥ 27 N

耦合測試扭矩：≤ 1.7 Nm

適配耦合扭矩：0.46 至 0.69 Nm

溫度范圍：-65 至 +165 ℃

彈簧觸點部件：CuBe / CuSn；電鍍 Au

中間觸點：CuZn；鍍金

外觸點：CuZn；鍍鎳/白銅

壓接套圈：銅；鍍白青銅

介質：聚四氟乙烯

密封墊：橡膠

適用于半剛性和柔性電纜、用于航空航天、電信和移動應用
