M81713FP 是一款適用于半橋應用的高壓功率 MOSFET 和 IGBT 驅動器，是±500mA、600 伏 HVIC、高壓半橋驅動器。Powerex 柵極驅動器是一種功率放大器，它采用信號電平控制輸入并為功率晶體管創建所需的柵極驅動輸出。Powerex 提供用于柵極驅動組件的子組件和即插即用選項，用于快速原型設計和現場生產。

• 通過聯鎖發射
• 輸出電流±500mA
• 半橋驅動器

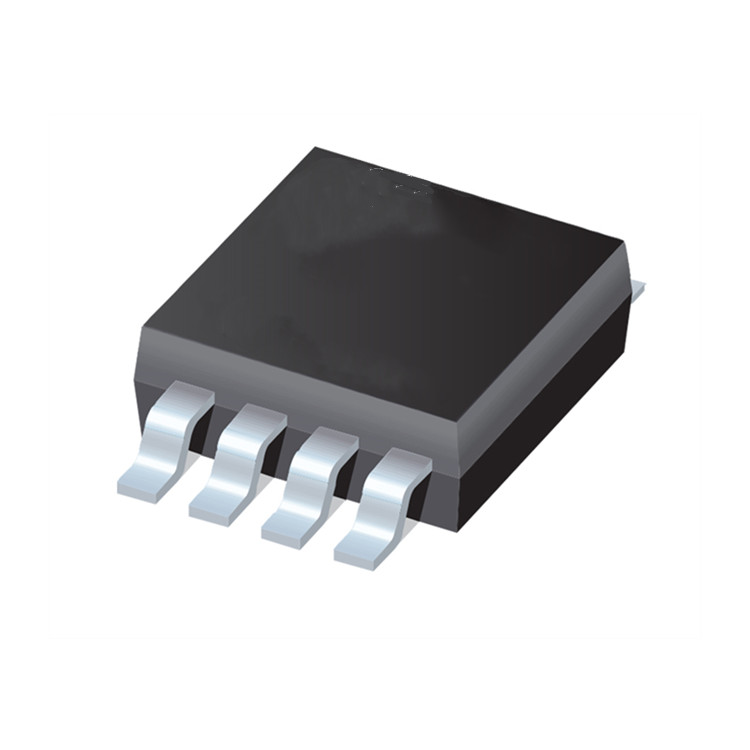

• SOP-8 封裝
• 內部空置時間 - 固定
• IGBT 柵極驅動器
• DC-DC轉換器通用柵極驅動原型板GAU208P-15252
• Powerex DC-DC 轉換器是板載電源，可提供 15V 至 24V 隔離輸入和輸出直流電壓
• 內置過流保護電路

產地：美國

高壓側浮動電源絕對電壓：-0.5~624 V

高壓側浮動電源偏移電壓：-24~VB+0.5V

高壓側浮動電源電壓：-0.5~24V

高壓側輸出電壓：-0.5~VB+0.5V

低壓側固定電源電壓：-0.5~24V

低壓側輸出電壓：-0.5~VCC+0.5V

邏輯輸入電壓：-0.5~VCC+0.5V

允許的偏移電壓瞬態：±50 V/ns

封裝功耗（Ta=25°C，車載）：0.6W

線性減額系數（Ta>25°C，車載）：6.0 mW/°C

接線端至外殼熱阻：50°C/W

接線盒溫度：-20~150°C

工作溫度：-20~125°C

儲存溫度：-40～150°C

鎮流器

PDP

MOSFET驅動器

IGBT驅動器

逆變器模塊控制
