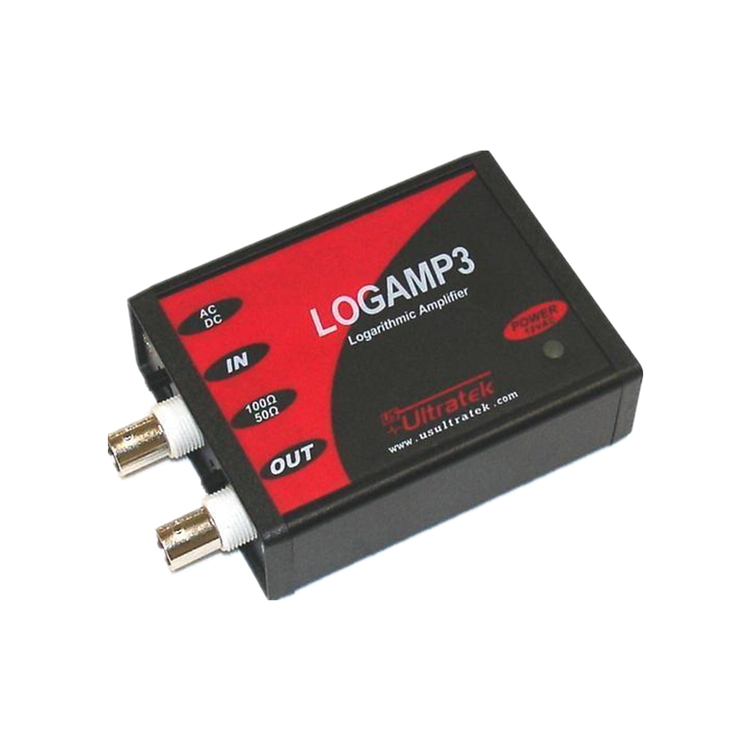

LOGAMP3是一個獨立的對數放大器（log amp）。它提供從微伏到伏特的高速對數信號壓縮，具有良好的線性度。正面和負面信息都可以在大范圍的占空比上進行處理。LOGAMP3廣泛用于高衰減材料的超聲波檢測，這些材料需要在一個示波器屏幕上獲得高動態范圍的信號，而無需使用高分辨率 ADC 儀器。超聲波檢測中的應用包括復合材料評估、粗糙表面腐蝕映射、小缺陷檢測以及一些信號幅度范圍廣的測試。其他應用包括激光雷達、激光和電光。

• 高速對數信號壓縮
• 高動態范圍——高達 90 dB
• 可選擇的輸入耦合
• 可選擇的輸入阻抗
• 體積小巧
• 高壓瞬變的輸入保護

• 輸入阻抗：100 或 50 歐姆開關可選
• 輸入耦合：AC 或 DC 開關可選
• 輸入范圍：0.0001 至 10 Vp-p
• 輸入噪聲：16 微伏（典型值）
• 脈沖響應：

上升時間：12 ns (DC-30 MHz)

下降時間：15 ns（典型值）

• 工作溫度：0°C 至 50°C

單端輸出，噪聲：7mVRMS 典型值，負載：>=50 ohms，斜率：29 mV/dB 典型值

• 極性：同相
• 線性度：+/-1 分貝

通過 AC/AC 適配器為 12VAC/100mA供電

• 尺寸：4.5”x2.7”x1.2” (107mm x 70mm x 30mm)
• 重量：7 盎司(0.2公斤)
