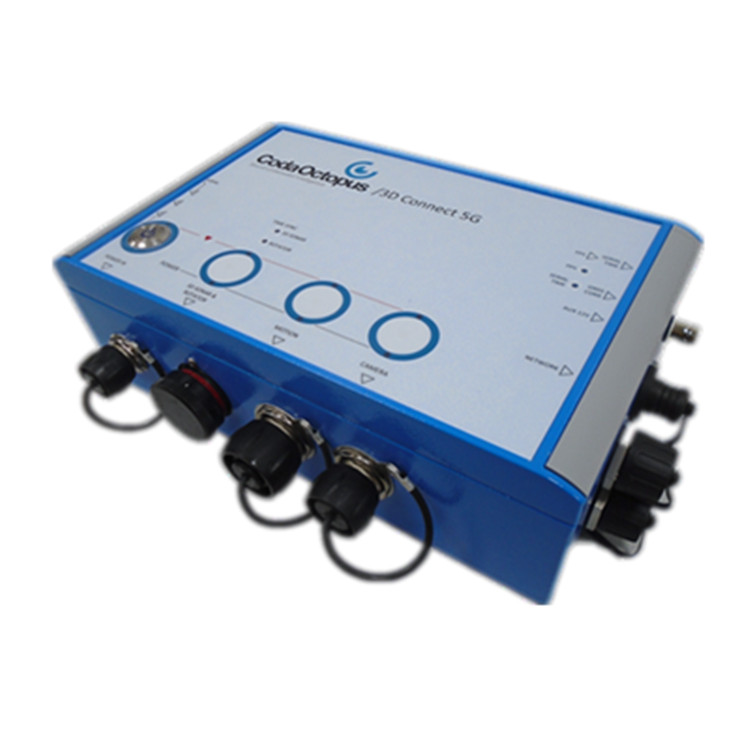

3D Connect 5G 為用戶提供了一個易于使用的平臺，用于完全集成包括 Echoscope PIPE在內的整個 Echoscope實時 3D 體積聲納系列，為我們的聲納、單軸和雙軸旋轉器提供單個連接點、水上攝像頭、GPS 和運動傳感器。這種簡化的解決方案允許用戶進一步簡化 Echoscope系列 3D 聲納的部署，通過直觀緊湊的解決方案節省操作員時間來提高效率。

與同等電源單元相比，3D Connect 5G 尺寸減小，所需空間更小，并且可以輕松安裝在各種位置，例如用于防波堤項目的挖掘機艙、用于港口和港口安全和檢查的小型勘測船或自動水面車輛。雖然該系統使用 110-240V 交流電源，但它也可以使用直接 24V 直流電源，為用戶提供更多集成選項。

3D Connect 5G 取代了 CodaOctopus水下檢測系統 (UIS) 用戶現有的 DIU-212，可直接插入任何現有的 UIS 部署，為運營商提供更大的靈活性并減少船上設備需求。它與系統中使用的現有傳感器電纜直接兼容，創建了一個無縫的即插即用解決方案。

對于水文測量員或建筑者來說，3D Connect 5G 是一種可替代的、適應性強的解決方案，可與現有的 PC 或筆記本電腦結合使用。通過減少進行海底調查所需的設備數量，運營商可以提高運營效率，減少項目的設置時間和成本。

• 安裝快速簡便
• 3D 聲納、ISAR 和 IPT 的雙時間同步功能
• 集成配置軟件，提高可用性
• 與 PC 的單一連接點進行控制
• 支持 AtlasLink GNSS 校正
• 交流和直流電源選項

• 輸入

24-30VDC輸入

-捆綁的 3D connectPSU

-24-30VDC直流電源

• 輸出

多輸出電源支持所有連接傳感器

額外的12VDC輔助電源輸出（2A）

• 輸入/輸出數據

2×CODA OCTOPUS傳感器（聲吶、運動、相機和傳感器）

2×RJ45 Ethernet Gb/s端口

3×RS232 DB89串行，用于外部傳感器輸入

1×RS232 DB89串行GNSS修正 I/O

1×BNC PPS TTL信號輸入

1×RS232 DB89串行時間輸入連接器（ZDA）

物理數據

尺寸：278×170×90mm

重量：3.0 kg
