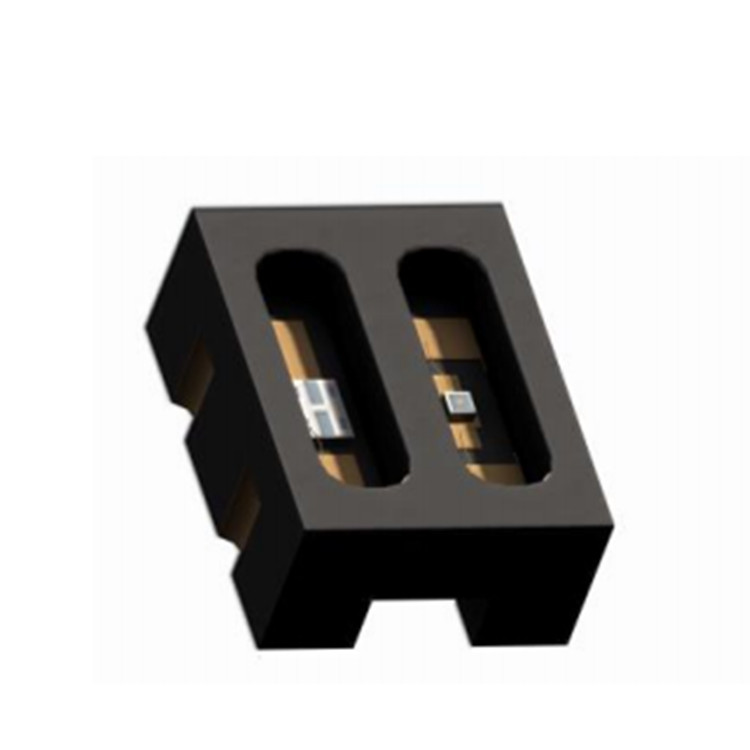

OIER2 反射式傳感器由一個紅色發光二極管和一個雙 NPN 硅光電晶體管組成。這些組件并排安裝在塑料黑色 SMD 外殼中。黑色封裝可避免光反射、噪音，并充當 LED 和光接收器之間的屏障。僅當反射物體表面位于檢測器的視場內時，光電晶體管才會響應從二極管發出的輻射。

• 不聚焦用于感測漫射表面
• SMT 封裝
• 高均勻度
• 非常穩定的測量
• 高增益光電晶體管
• 無接觸表面感應
• 體積小
• 低成本
• 背面銑削，用于側面 PCB 安裝

工作溫度范圍：-25…85 °C

儲存溫度：-40…85 °C

引線溫度（焊料）：270 °C

發射器

連續正向電流：20 mA

反向電壓：5 V

正向電壓： 典型2.2 V，max.2.5 V

峰值波長：625…645 nm

50%時的光譜帶寬：18 nm

接收器

集電極-發射極電壓：30 V

功耗：100 mW

集電極直流電流：30 mA

集電極暗電流：典型10 nA ，max.100 nA

集電極-發射極擊穿電壓：50 V

上升時間：10us

下降時間：11：s

光電晶體管的增益：典型750，min.500，max.1000

耦合

集電極電流（反射面@D=1mm）：min.0.5 ,典型1 mA

集電極-發射極飽和電壓：0.3 V

到反射面的距離：1.1 毫米

掃描

自動交易系統

計量系統

運動控制系統

近距離測光
