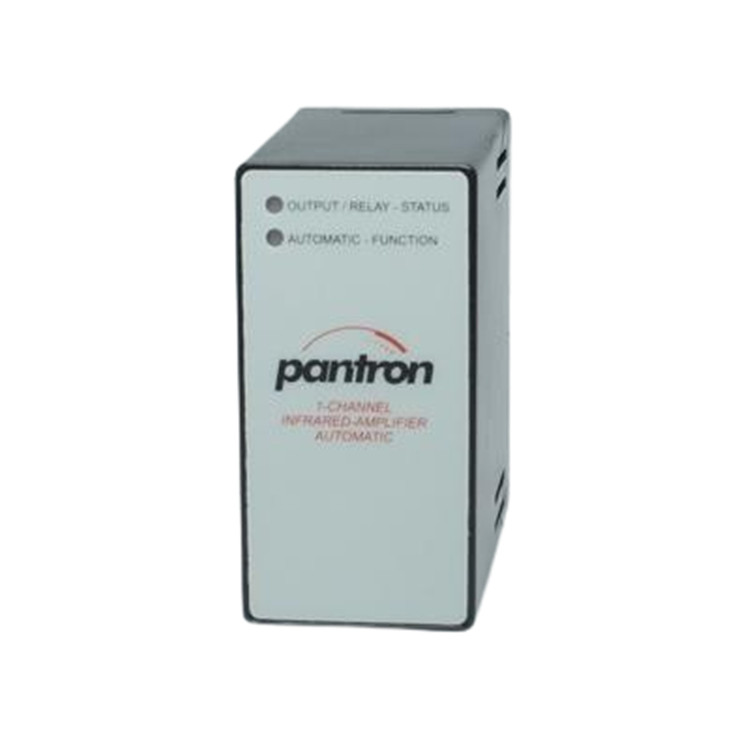

該裝置可替代以前安裝在 Herberg 門系統中的 ISG-A14-100。它的基本功能與 ISG-A114 相同，但其開關參數已根據橡膠壓力棒的工作條件進行了調整。繼電器的觸點分配不同于通常的分配，而是與 ISG-A14-100 相對應（只有一個繼電器，無 TÜV 認證）。ISG-A103 型放大器設計用于操作門系統橡膠邊緣的傳感器。它與自動系列中的其他放大器不同，具有特別高的靈敏度和接通后較短的待機時間。該設備專為門技術中啟動或改變方向時常見的短暫電壓中斷而設計。繼電器引腳分配的設計使帶有冗余輸出觸點的舊式 Pantron 光電放大器無需重新布線即可更換。

單通道光電傳感器

用于電動門中的橡膠壓桿

替代 ISG-A14-100

根據安裝距離和對齊情況自動調節傳輸功率

啟動時間短

230 伏交流電：ISG-A103/230VAC

115 伏交流電：ISG-A103/115VAC

24 伏交流電：ISG-A103/24VAC

24 伏直流電：ISG-A103/24VDC

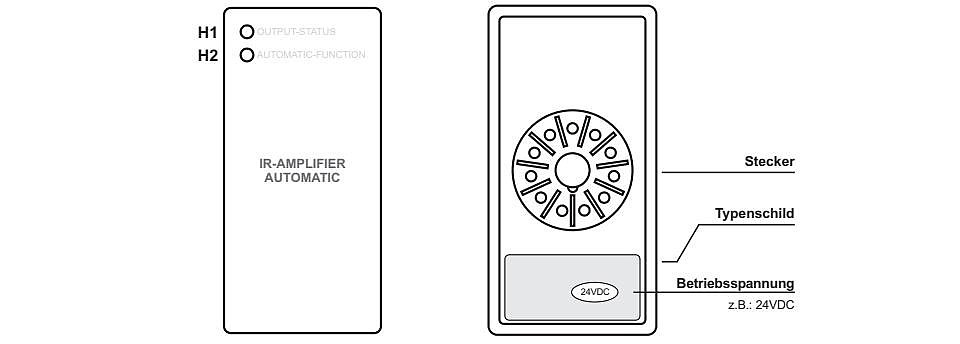

插頭

銘牌

工作電壓，例如：24 伏直流

H1 - 開關狀態指示燈（黃色）

H2 - 靈敏度指示燈（綠色）

11 針 DIN 插座：ISO1

保護外殼：PanBox 1x1

固定彈簧：RTC11

產地：德國

通道數：1

范圍（帶 ITL 發射器和 IRL / IRH 接收器）：7 米 / 15 米

距離（配備 ITH 發射器和 IRL / IRH 接收器）：10 米 / 25 米

距離（使用 ITA 發射器和 IRL / IRH 接收器）：20 米 / 50 米

開關頻率：20 赫茲

耗電量：5 VA

繼電器開關輸出：5 A，230 V AC

報警輸出：-

連接：11 針 DIN 插座

工作電壓：230 伏交流

測量方法：調制紅外光

傳輸頻率：3.9 kHz

傳輸功率：自動

基本功率：低

開關行為：明亮

MTBF (EN/IEC 61709)：2.7 至 10⁶ h (T_Umgebung = 40 ℃)

工作溫度：25 至 60 ℃

存儲溫度：-40 至 80 ℃

外殼材料：塑料

保護等級：IP 40

連接：11 針 DIN 插座

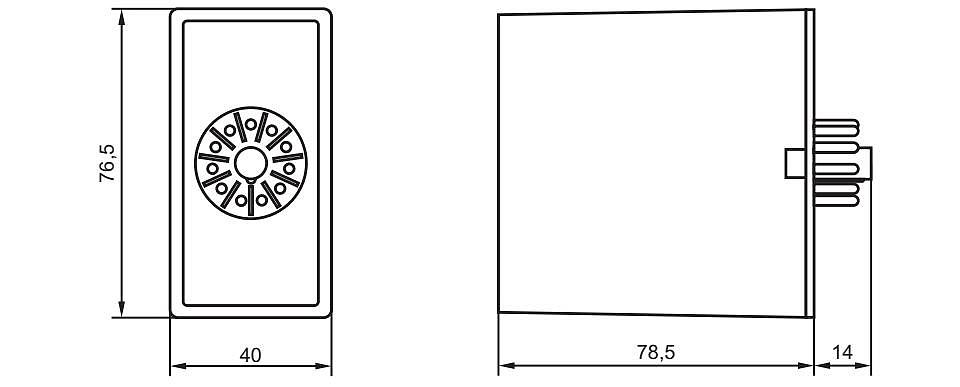

尺寸：40 x 76.5 x 78.5 mm

木材和造紙業、車輛清洗系統、散裝貨物檢查、電梯、室外門控制系統、食品工業等
