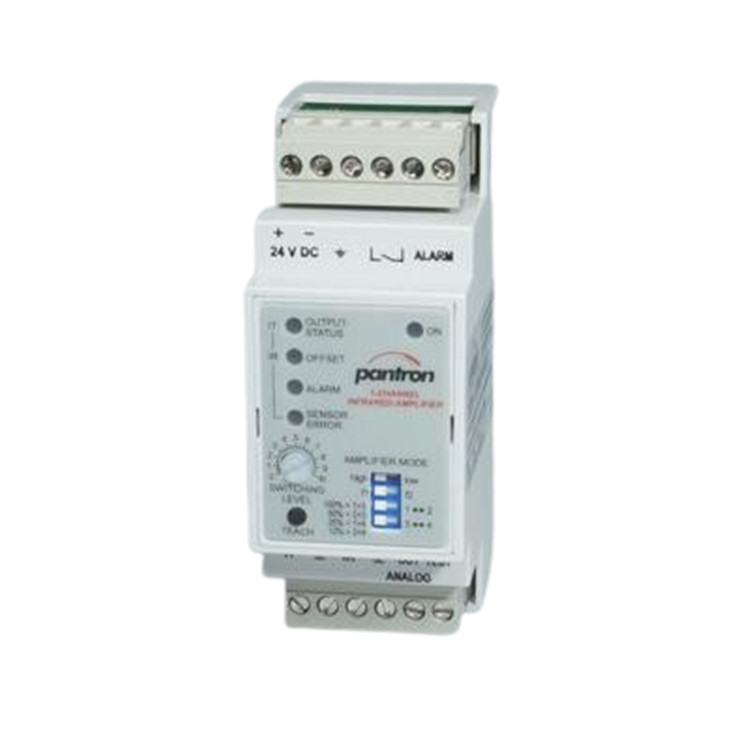

ISM-1230 是用于光學濁度測量或粉塵測量的專用設備。ISM-1230 上連接有一個紅外線發射器和一個接收器（傳感器）。光束穿過要監測的介質。系統使用調制紅外光，并長久調節其發射功率，使接收器始終接收到恒定的信號。有四種不同的測量范圍或測量方法可供選擇。按下設備上的按鈕即可設置偏移量。此外，還可通過測試輸入進行遠程調節。濁度等級的當前測量值可從 0-10 V 模擬輸出中獲取。此外，當模擬電壓超過電位器（0-10）上的設定值時，開關輸出觸點閉合?？捎糜趯崿F(xiàn)簡單的風扇控制。當電壓再次低于設定閾值時，輸出關閉，滯后約為 0.2 V。

用于灰塵和濁度測量的單通道光電傳感器

4 種操作模式

2 種頻率

傳感器監控

測試和診斷功能

0-10 V 模擬輸出

報警輸出

測試輸入

ISM-1200 帶螺絲端子 ISM-1200S/24VDC

ISM-1200 可插拔 ISM-1200/24VDC

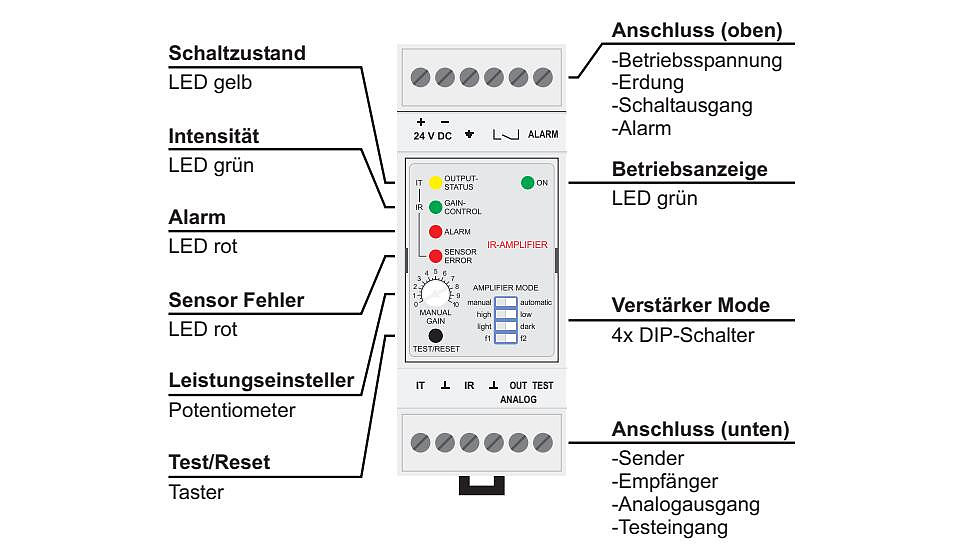

開關狀態：黃色 LED

強度：綠色 LED

警報：紅色 LED

傳感器錯誤：紅色 LED

電源調節器：電位器

測試/復位：按鈕

連接（頂部）：投注輸出；警報

操作指示器：綠色 LED

放大器模式：4 x DIP 開關

連接（底部）：發送器；放大器；警報；este 輸入

電源裝置 95 至 265 V AC：PSU-1000S/95-265VAC

保護罩：PanBox 1x1

產地：德國

通道數量：1

距離（發射器 ITL 和接收器 IRL / IRH）：7 米 / 15 米

距離（帶 ITH 發射器和 IRL / IRH 接收器）：10 米 / 25 米

距離（使用 ITA 發射器和 IRL / IRH 接收器）：20 米 / 55 米

操作模式：4

發射頻率：3.7 / 4.3 千赫

開關輸出：60 V AC / DC 短路保護

響應時間：-

報警輸出：PNP 24 V、100 mA

錯誤輸出：-

模擬輸出：0 至 10 V

測試輸入：24 V 直流電

外殼材料：鎳

防護等級：IP 20

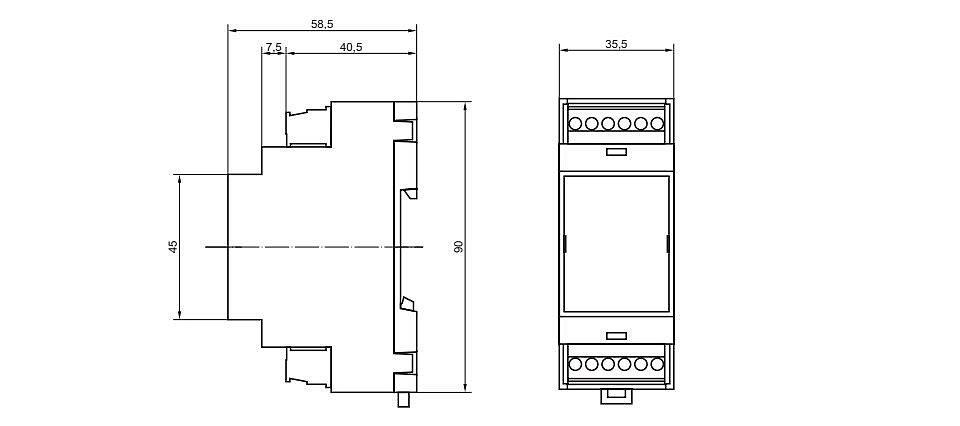

尺寸（寬 x 高 x 深）：35.8 x 95 x 58 mm

工作電壓：24 伏直流

耗電量：2,4 W

光學濁度測量、粉塵測量
