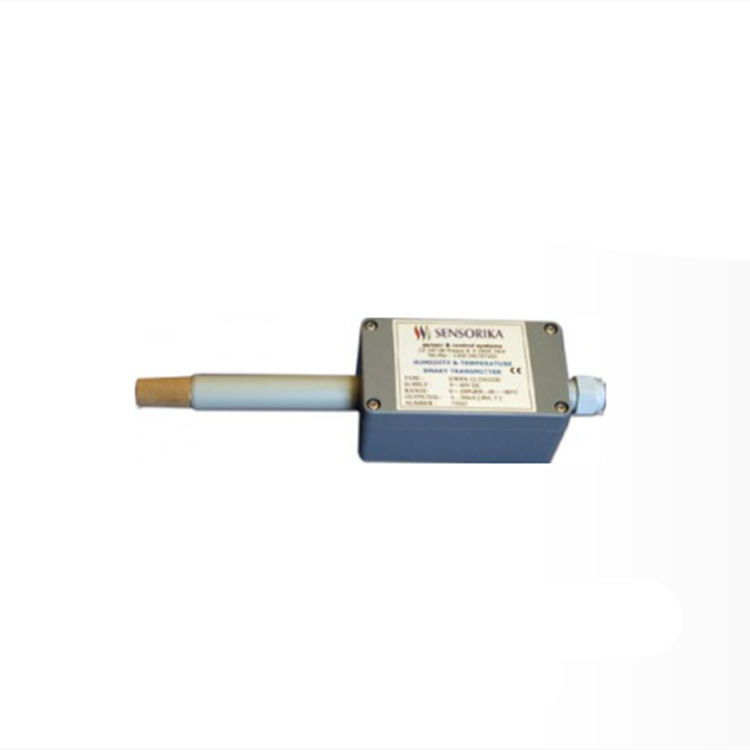

HDPA 12系列的濕度和溫度變送器是測量集成系統，在一個共同的設計中結合了一個測量探頭（帶有一個電容吸附濕度傳感器、一個電阻溫度傳感器和一個 ΔC、ΔR/f 轉換器）和一個包含 µP 的聚碳酸酯盒帶有 D/A 轉換器和逆變器電源的電子設備。濕度傳感器的容量變化取決于測量的相對濕度和溫度傳感器的電阻變化取決于測量的溫度被電子轉換成模擬電壓或電流信號內部轉換器源將輸出信號與外部信號電隔離轉換器的電源電壓。轉換器產生有源輸出信號。轉換器的連接是五線制的.后續設備或設備須作為消費者連接（轉換器是信號源）。 HDPA 12 系列的濕度變送器有一個堅固的外殼和由聚碳酸酯制成的蓋子。在外殼的底部，帶有濕度和溫度傳感器的探頭延伸到被測空間。作為標準配置，它配備了帶網的燒結青銅蓋，以保護濕度和溫度傳感器?；蛘?，根據要求提供帶聚酯網的硬鋁蓋。探針管的標準材質為聚丙烯。根據要求（工作溫度高于 120°C），可提供由防腐鋼制成的管子（訂貨代碼末尾的符號 N）。HDPA 12 系列的濕度和溫度變送器有一個 PG 9 電纜接頭用于外殼右側的電源和輸出電纜。輸出和電源輸出到轉換器電子設備的內部端子塊，外部電纜連接到該端子塊。轉換器從該側供電并電氣隔離輸出信號也在這里輸出。輸出電壓為 12 至 36 V DC 的電源可用于為轉換器供電，能夠提供啟動對于轉換器的內部轉換器源，電流約為 0.4A，持續約 50 µs。

一般規格：

• 電源電壓：9 至 40 VDC
• 功率：max 2 瓦
• 輸出模擬信號（相對濕度0 ÷ 100% 和溫度根據范圍的上下限）：

 HDPA 12-xx1…: 0 … 5 V ( RL ≥ 10k? )

 HDPA 12-xx2...：0 ... 10 V（RL ≥ 10kΩ）

 HDPA 12-xx3…：0 … 20 mA (RL ≤ 500Ω)

 HDPA 12-xx4…：4 … 20 mA (RL ≤ 500Ω)

• D/A轉換：12位
• 輸出與電源的電流隔離：2000V AC/1min
• 帶探頭的傳感器工作溫度：- 30 至 + 60°C
• 探頭工作壓力：大氣壓
• 工作濕度：0 至 95% RH（非冷凝）
• 電子設備保護：IP 65
• 傳感器保護：IP 40 KD 蓋板，IP 50 KS 蓋板
• 氣體流量：0 至 20 m/s，絕對壓力為 101.3 kPa
• 重量：300-400g，取決于探頭的長度

相對濕度 (RH)

• 測量范圍：0 至 100% RH
• 23°C 時的精度：

 ± 2% RH (10 ÷ 80% RH)

 ± 3% 相對濕度（< 10 和 > 80% 相對濕度）

• 濕度傳感器HC 1000的溫度系數：≤ - 0.05% RH/K at 80%RH
• 濕度傳感器FE 09/1000的溫度系數：≤ - 0.10% RH/K at 80%RH
• 濕度傳感器MK 33 的溫度系數：≤ - 0.10% RH/K at 80%RH
• 滯后（循環10 至 80% RH）：≤ ± 1%RH
• 響應時間t90（0～90%RH）：≤10s（無蓋，空氣0.5m/s）

溫度 (T)

• 測量范圍（見訂貨代碼）：

 間隔100 K （例如 0 到 +100°C 或 -40 到 +60°C）

 間隔 80 K（例如 0 到 +80°C 或 -20 到 +60°C）

• 23°C 時的精度：優于 ± 0.5°C
• 長期溫度穩定性：0.1°C/月
• 響應時間t90（空氣5m/s）：≤12s（無蓋）
