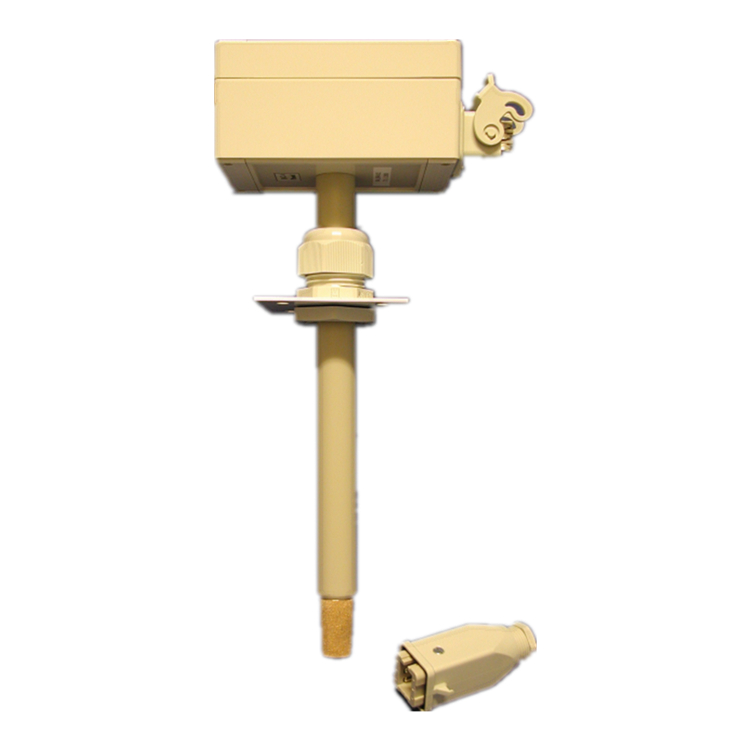

SD 系列的智能變送器由一個硬接線的“集成”測量探頭和它自己的電子變送器組成。測量探頭在保護罩下包含一個電容吸附式濕度傳感器和一個電阻溫度傳感器，探頭主體包含一個混合集成電路，將傳感器電容和電阻的變化轉換為頻率信號。然后這些由智能轉換器中的微處理器編程，隨后根據 RS 485 標準轉換為數據信號。數據已經對應于測量和計算的濕度值。對于模擬輸出，來自處理器的數據信號通過以下方式進一步處理16 位 D/A 轉換器轉換成統一的電流信號 0 /4...20mA 或格式為 0...5V 或 10V 的電壓信號（可根據要求提供 0...1V 或 2V）。由內部轉換器電源供電，該電源將輸出信號與外部直流電源電隔離。電壓范圍為 9...40V DC。智能變送器有一個堅固的盒子，蓋子由 ABS 塑料制成，并保證電子設備的防護等級達到 IP 65。

一般規格：

• 電源電壓：9 至 40V DC
• 轉換器功耗：1 至 2W，取決于輸出的數量和類型
• 與外部電源的輸出電流隔離：500V AC/1min。
• D/A轉換分辨率：16位
• 有源模擬輸出：

0...5/10V 至電阻min 10 kΩ

0/4...20mA 至電阻max 500Ω

• 轉換器電子設備的工作溫度：-30 至 +60°C
• 探頭工作溫度：-30 至 +120°C
• 工作濕度：0 至 95% r.h。
• 電子設備保護：IP 65
• 探頭保護：KT、KP 蓋板為 IP 40，KS 蓋板為 IP 50
• 探頭周圍的氣體速度：max大氣壓下 20m/s
• 尺寸：見相應草圖
• 重量：300 至 500g（取決于類型和不含電纜）
