ISM-1500 系列放大器是一種經濟有效的設備，可用于實現簡單的光電傳感器應用。22.5 mm的標準化尺寸、較低的總體高度和插入式連接，使該設備節省空間且易于安裝。光柵放大器用于檢測機器或生產系統中的物體。與紅外線發射器和接收器配合使用，可形成強大的光屏障，適用于遠距離區域或其他光屏障性能已遠遠超出限值的污染區域。紅外光的調制使系統具有更高的保障性，可抵御外來光、干擾脈沖和其他光屏障。功率設置通過電位器進行，并可通過綠色增益 LED 指示燈進行檢查。使用高/低功率開關可將設備調整到不同的范圍。ISM-1530 和 ISM-1535 還配備了開關延遲功能。光路的狀態通過無電勢開關輸出傳遞給下游裝置，例如 PLC。

單通道光電傳感器

手動設置

距離可達 70 米

工作電壓 24 V AC / DC

功率等級 2 倍切換

明暗開關可切換

開關延遲可調

開關輸出帶繼電器 (ISM-1530) 或固態繼電器 (ISM-1535)

發射器和接收器連接防短路

插入式連接

頂部導軌安裝

ISM-1530 帶繼電器 ISM-1530/24V

ISM-1535 帶固態繼電器 ISM-1535/24V

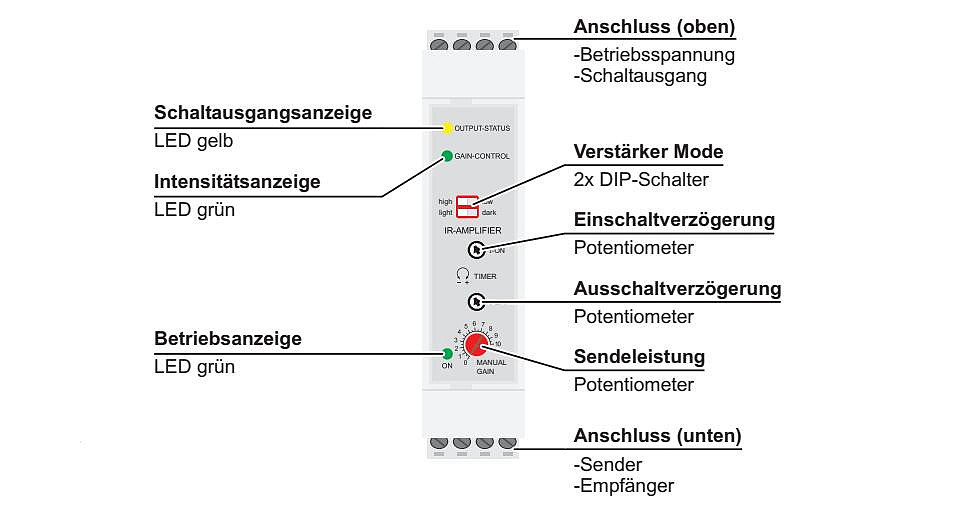

開關輸出指示器：LED 黃色

強度指示器：LED 綠色

工作指示器：LED 綠色

連接（頂部）：工作電壓；開關輸出

連接（底部）：發送器；開關輸出

放大器模式：2 x DIP 開關

接通延遲：電位器

關斷延遲：電位器

傳輸功率：電位器

電源裝置95 至 265 V AC：PSU-1000S/95-265VAC

保護罩：PanBox 1x1

產地：德國

工作電壓：24 V AC / ± 10 %；24 V DC / ± 20 %

功耗（Max）：2.4 VA；2.4 W

功率損耗（Max）(EN 61439)：未設定

測量方法：調制紅外光

傳輸頻率：4.0 kHz

傳輸功率：手動

基本功率：低 / 高

開關行為：亮 / 暗

開 / 關 延遲：0 至 10 s

MTBF (IEC 61709)：2.8 至 106 h (Ta = 40 ℃)

工作溫度：-25 至 50 ℃

存儲溫度：-40 至 80 ℃

外殼材料：聚酰胺，淺灰色

防護等級 (EN 60529)：IP 20

易燃性等級 (UL 94)：V0

安裝方式：導軌式 EN 60715

連接方式：帶 0.2 至 2.5 mm² 螺絲端子的插頭

開關輸出端：常開觸點無電勢

Max開關值：5 A / 250 V AC (24 V DC)

響應時間：36 ms

木材和造紙業、車輛清洗系統、散裝貨物檢查、電梯、室外門控制系統、食品工業等
