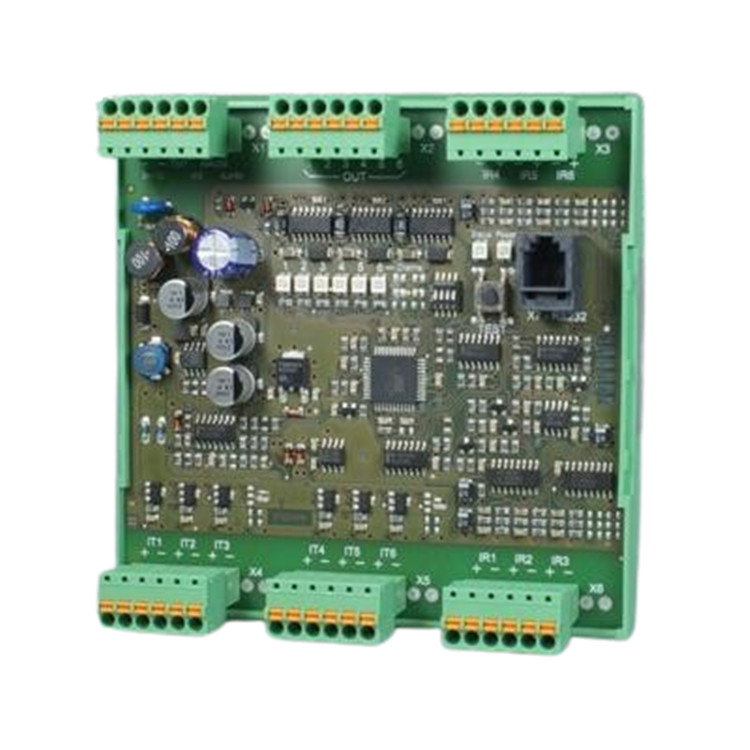

六通道多路光電傳感器，具有手動和自動操作模式。該設備可取代六個單通道光電傳感器，但各個通道之間不會相互干擾。兩種手動操作模式和四種自動操作模式。通過自動控制，該設備的運行不受傳感器臟污、錯位和老化的影響。設備具有半導體開關輸出。設備設置只能通過相關軟件進行?？偣部纱鎯?8 種不同的基本設置，安裝時可通過 DIP 開關進行選擇。測試按鈕可用于檢查傳感器對齊情況和檢測接線錯誤。如果傳感器臟污，警報輸出會發出相應的信息。主從功能可實現兩個 ICL-2100、ICL-6100 或 ICL-8100 放大器的同步，這樣就可以組合成一個具有 2、4、6、8、10、12、14 或 16 個獨立通道的系統。測試輸入可通過外部測試設備實現自動功能測試。模擬輸出可用于校準傳感器。LED 指示燈顯示每個通道的開關狀態。LED 指示燈顯示足夠的信號強度。報警 LED 和輸出作為污染指示燈和傳感器故障指示燈。所有連接均可插拔。

六通道光電傳感器

自動控制以補償故障

老化和偏差

傳感器長久監控

帶診斷功能的測試按鈕

用于測試的 0 至 10 V 模擬輸出

主/從操作

每通道 PNP 開關輸出，100 mA 短路保護

發射器和接收器連接防短路

串行接口（RS232），用于連接電腦

插入式連接

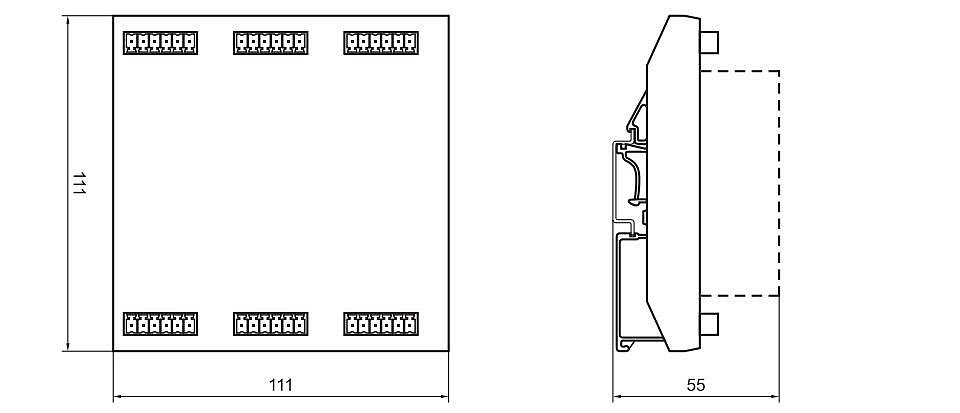

頭部導軌安裝

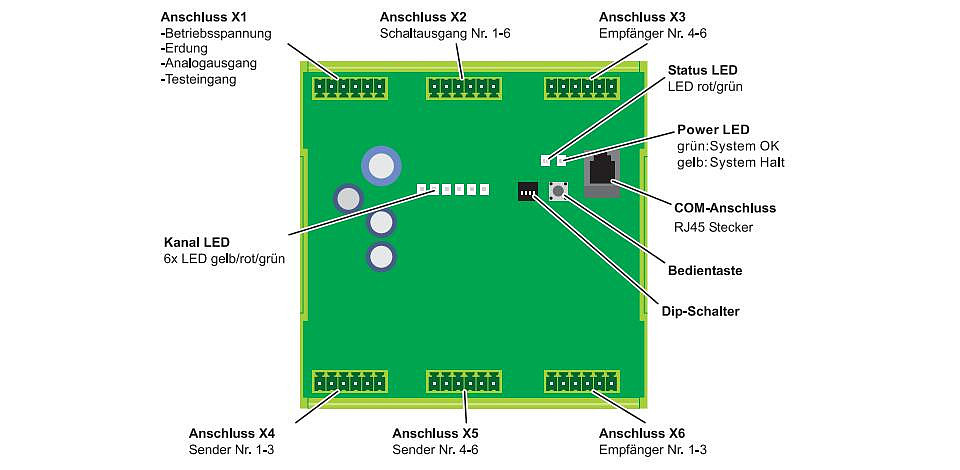

連接器 X1：電源電壓、地線、模擬輸出、測試輸入

連接器 X2：開關輸出 1-6 號

連接器 X3：接收器 4-6 號

狀態 LED：LED 紅色/綠色

電源 LED：綠色：系統正常；黃色：系統停止

COM 連接器：RJ45 插頭

操作按鈕

Dip 開關

通道 LED：6 個 LED 黃色/紅色/綠色

連接器 X4：發射器 1-3

連接器 X5：發射器 4-6

連接器 X6：接收器 1-3

通信電纜：CAB-COM-2m

95 至 265 V AC 電源裝置：PSU-1000S/95-265 VAC

保護外殼：PanBox 1x8

產地：德國

通道數：6

復用速度：26 ms

范圍（帶發送器 ITL 和接收器 IRH）：15 m

范圍（帶發送器 ITH 和接收器 IRH）：20 m

范圍（帶發送器 ITA 和接收器 IRH）：35 m

操作模式：2 種手動 / 4 種自動

傳輸頻率：4 kHz

開關輸出：24 V DC，100 mA 短路保護

響應時間：28 ms

報警輸出：24 V DC，100 mA 短路保護

模擬輸出：0 至 10 V

測試輸入：24 V DC

接口：RS232（適用于與 WinICL 軟件通信）

操作電壓：24 V DC ± 20 %

木材和造紙業、車輛清洗系統、散裝貨物檢查、電梯、室外門控制系統、食品工業等
