緊湊型光電傳感器由發射器和接收器組成。無需放大器；電子元件集成在發射器和接收器中。這些系統適用于無法或不希望在發射器和接收器之間使用電纜連接的場合。兩個組件都單獨提供 24 伏直流電。這些系統可以不同的方式組合在一起。STB 發射器的信號傳輸距離可達 40 米，STA 發射器的信號傳輸距離可達 15 米。系統的射程由發射器和接收器的組合決定。有三種不同輸出和開關速度的接收器可供選擇。明暗開關也有區別。根據外部接線的不同，組合式推挽開關級可作為 PNP 或 NPN 開關運行。有兩種外殼設計可供選擇，與 STB 發射器配合使用時，測距可達 40 米。

對灰塵不敏感

晶體管輸出 pnp/npn

設計小巧

開關精度高

明暗切換功能（可選）

調節簡單

電纜或插頭連接

有 3 種不同范圍的版本可供選擇：

版本SRS...：帶發射器 STA-...范圍1 m；帶發射器 STB-...范圍5 m

版本SRH...：帶發射器 STA-...范圍6 m；帶發射器 STB-...范圍20 m

版本SRL...：帶發射器 STA-...范圍15 m；帶發射器 STB-...范圍40 m

有兩種外殼設計可供選擇：

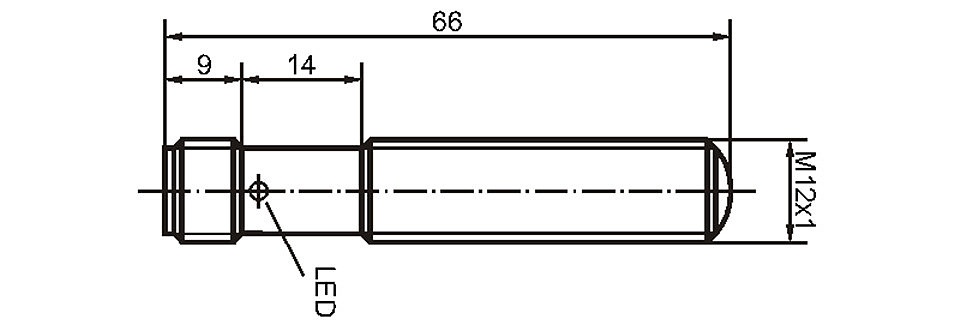

圓形設計（CLN/CLV），用于旋入式安裝在墻壁或傳感器支架上。

方形設計 (LLA) 用于安裝在平面上。

產地：德國

工作電壓：12 至 30 伏直流

電流消耗：Max 30 mA

波長：紅外線 880 nm

打開角度：20°

晶體管輸出：PNP/NPN, 100 mA, 24 V DC

開關頻率：500 Hz

環境光：60,000 勒克斯

連接方式：4 針圓形插頭 M12

防護等級：IP 67

工作溫度：-25 至 +60 °C

抗振性：10 至 55 Hz，1.5 mm

抗沖擊性：30 g

材質：鍍鎳黃銅

木材和造紙業、車輛清洗系統、散裝貨物檢查、電梯、室外門控制系統、食品工業等
