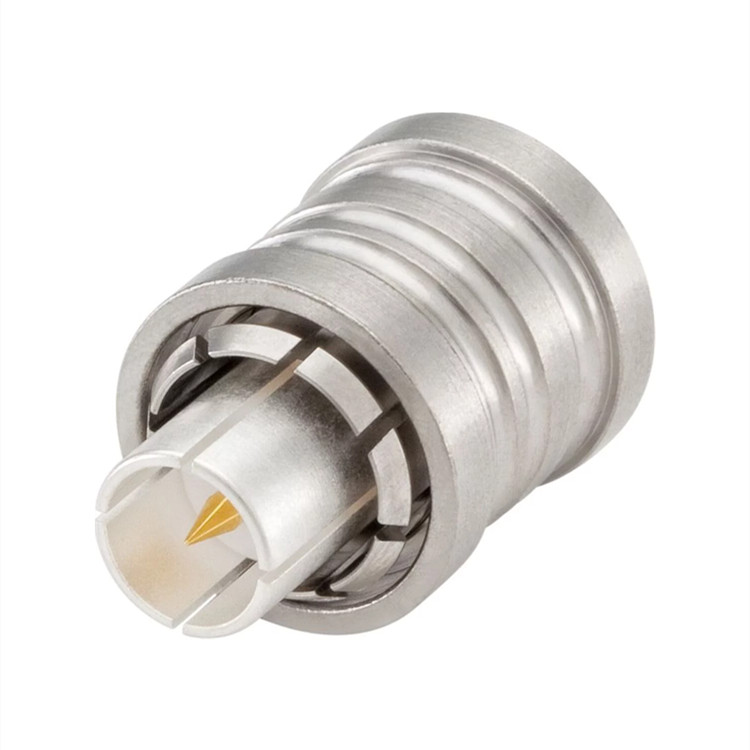

ROSENBERGER SnapN 同軸連接器是空間受限的移動基站應用的適配選擇，頻率可達 11 GHz。其外徑為 16 毫米（比標準 N 接口?。?，可實現更高的包裝密度，而特殊的快速鎖定機制可實現可靠、簡便的連接，比標準 N 接口快 10 倍。 SnapN 插孔（母）和標準 N 插頭（公）可以互配。無需裝配工具。

SnapN 插孔（母）和標準 N 插頭（公）可互配

快速連接 - 比標準 N 快 10 倍

SnapN 母頭可與 N 公頭配接

狹小的空間和小間距

可轉動

無螺栓 - 無需裝配工具

快速鎖定機制--可靠、簡便

連接器

電纜組件

適配器

校準套件

產地：德國

阻抗：50 Ω

頻率范圍：直流至 11 GHz

回波損耗（電纜接頭直通）

≥ 32 dB @ DC 至 3 GHz

≥ 25 dB @ 3 至 6 GHz

≥ 20 dB @ 6 至 11 GHz

插入損耗：≤ 0.05 x √ f [GHz]dB

絕緣電阻：≥ 5 GΩ

中間接觸電阻：≤ 1 mΩ

外接觸電阻：≤ 1 mΩ

工作電壓：500 V rms

功率處理：300 W @ 2.5 GHz

射頻泄漏 - 接口：≥ 90 dB @ DC 至 3 GHz；≥ 80 dB @ 3 至 6 GHz

互調三階：≤ -155 dBc (2 x 43 dBm)

配接周期：≥ 200

中間觸點俘獲力軸向：≥ 28 N

徑向：≥ 3 Ncm

嚙合力：30 N（典型值）

脫離力：30 N（典型值）

間距：≥ 16 mm

溫度范圍：-40 至 +125 ℃

適用于半剛性和柔性電纜、用于移動基站
