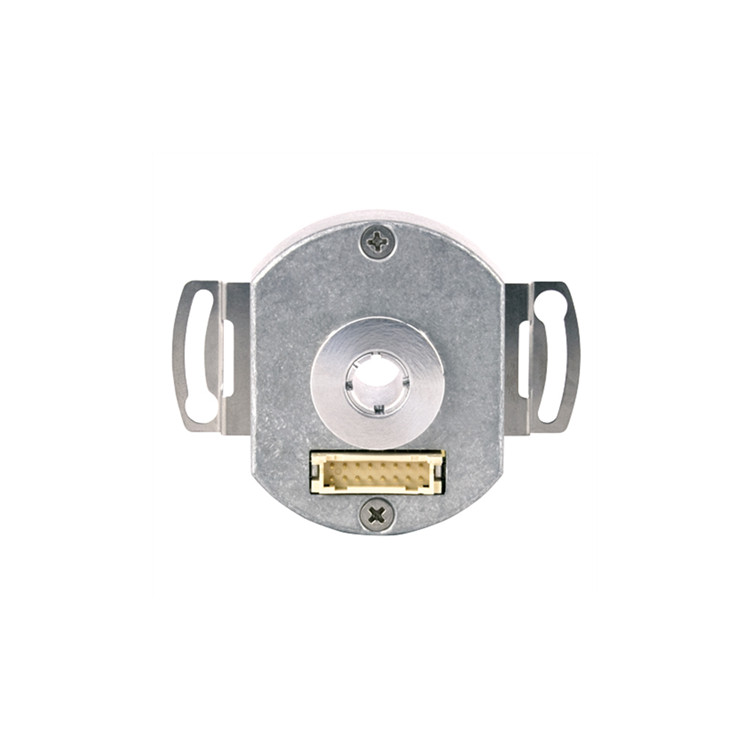

ACCU-CODER編碼器DR21R
Accu-Coder DR21R 是一種高度定制的直接替換編碼器，具有獨特的、OEM 特定的 ABS 步進電壓輸出通道。 DR21R 還采用了 EPC 先進的 Opto-ASIC 傳感技術，提供良好的...
- 品牌：ACCU-CODER
- 型號：DR21R
- 下載： ACCU-CODER-編碼器-DR21R.pdf
- 閱讀次數：850
相關產品
產品介紹
Accu-Coder DR21R 是一種高度定制的直接替換編碼器，具有獨特的、OEM 特定的 ABS 步進電壓輸出通道。 DR21R 還采用了 EPC 先進的 Opto-ASIC 傳感技術，提供良好的熱穩定性和信號可靠性。
性能特點
- 帶 ABS 步進電壓輸出的線路驅動器輸出
- 帶索引的求積
- 5 VDC 輸入電壓
- 端裝式 16 針接頭連接
- 工作溫度高達 100°C
技術參數
- 輸入電壓：5 VDC
- 輸入電流：最大 150 mA，無輸出負載
- 輸出格式：增量 - 兩個正交方波，通道 A 超前 B，用于順時針軸旋轉（從安裝面看）、換向和 ABS 階躍電壓。 請參閱波形圖。
- 輸出類型：TTL 線路驅動器 – 每通道最大 20 mA（在 5 VDC 電源下滿足 RS 422）
- 索引：每轉一次。 請參閱波形圖。
- 最大限度。 頻率：300 KHz
- 最高軸速：6000 RPM
- 孔徑：0.500" 或 8 mm
- 工作溫度：0° 至 100°C
- 儲存溫度：-30° 至 110° C
- 濕度：5% – 90% RH 無冷凝
- 振動：10 g @ 58 至 500 Hz
- 沖擊：50 g @ 11 ms 持續時間
- 密封：IP50
